4.3.11 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia a la fase b

Se muestra en la Tabla 4.3.11.1 Tabla de especificaciones elegidas en AC en el vatímetro CHAUVIN ARNOUX C.A 405 en el método de dos elementos

Tabla 4.3.11.1Tabla de especificaciones elegidas en AC en el vatímetro CHAUVIN ARNOUX C.A 405 en el método de dos elementos

Se muestra en el Circuito 4.3.11.1 Resolución del circuito desbalanceado por el método de los dos elementos tomando como referencia a fase b por el método de mallas. Y se plantea resolución por el método de mallas

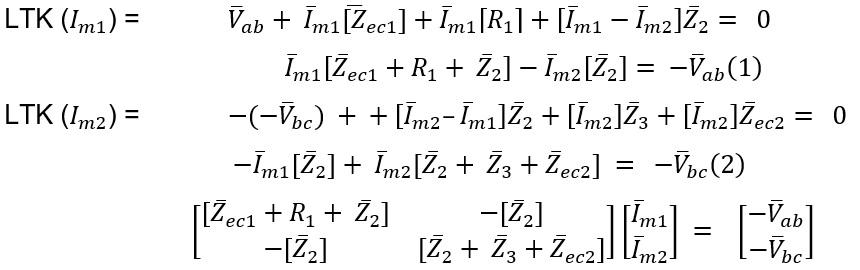

Resolución por el método de mallas, para analizar los resultados:

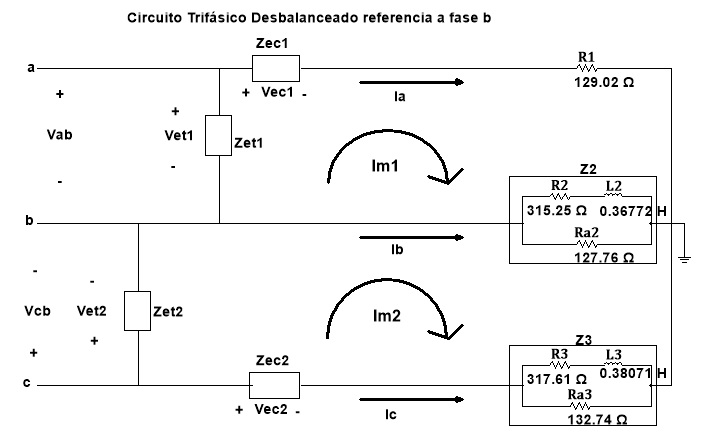

Circuito 4.3.11.1 Resolución del circuito desbalanceado por el método de los dos elementos tomando como referencia a fase b por el método de mallas.

Resolviendo el sistema de ecuaciones (1) y (2):

Se calcula la tensión en todos los elementos del circuito:

Se calcula las tensiones de cada impedancia en el circuito

Utilizando el divisor de tensión en cada elemento del circuito

Se calcula la potencia disipada por cada elemento:

Se compara los límites operativos de las potencias disipadas entre valor teórico y valor medido en la Tabla 4.3.11.2 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de dos elementos como referencia a fase b utilizando CHAUVIN ARNOUX C.A 405

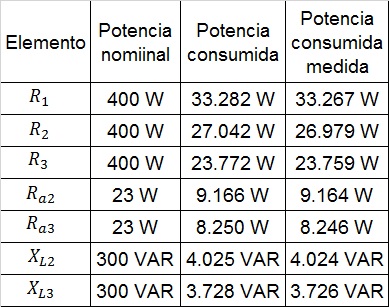

Tabla 4.3.11.2 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de dos elementos como referencia a fase b utilizando CHAUVIN ARNOUX C.A 405

La potencia consumida no sobrepasa los límites de potencia permitidos por los componentes de modo que no se ve afectada la seguridad del banco de cargas.
