4.3.11.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida como referencia la fase b

Se muestra en Circuito 4.3.11.2 Circuito propuesto de método de Aron fase b utilizando vatímetro Cauvin Arnoux CA 405

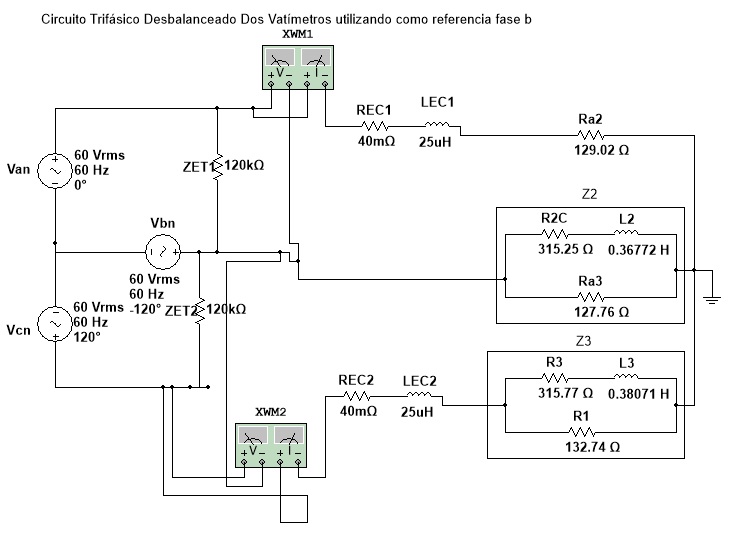

Circuito 4.3.11.2 Circuito propuesto de método de Aron fase b utilizando vatímetro Cauvin Arnoux CA 405

Resolviendo el cálculo de potencia medida, error absoluto, error relativo e incertidumbre por el método de Aron, segunda forma de conexión fase b

Error e incertidumbre

Error absoluto:

Error relativo:

Incertidumbre

Se vuelve a analizar y comparar la tabla de recopilación de variables de potencias activas entre valor teórico, simulado y medido calculado en la Tabla 4.3.11.3 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase b en Chauvin Arnoux C.A 405 :

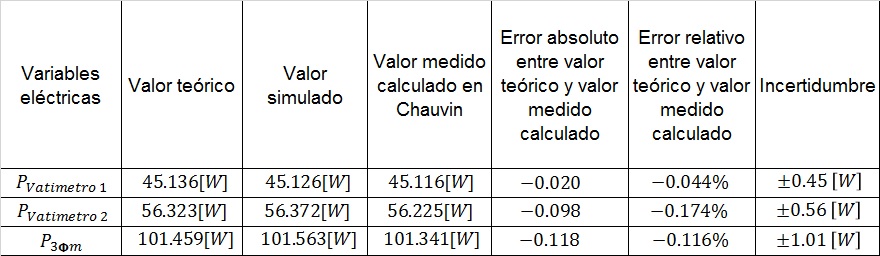

Tabla 4.3.11.3Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase b en Chauvin Arnoux C.A 405

Se concluye que el vatímetro CHAUVIN ARNOUX tiene un error relativo inferior al 0.1%.
