4.3.10.1.2 Simulación teniendo en cuenta equipo de medida, tomando como referencia la fase a

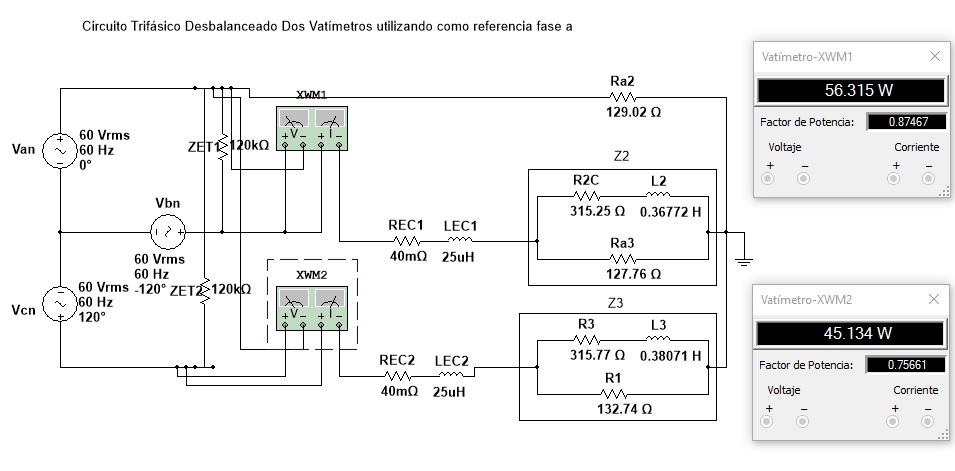

Se muestra en la Simulación 4.3.10.1 Simulación de circuito desbalanceado con valores medidos utilizando vatímetro Chauvin Arnoux CA 405 para potencias en 2 elementos fase a

Simulación 4.3.10.1 Simulación de circuito desbalanceado con valores medidos utilizando vatímetro Chauvin Arnoux CA 405 para potencias en 2 elementos fase a

Al corroborar los resultados se concluye que el sistema de medición usando los vatímetros CHAUVIN ARNOUX es apropiado ya que es seguro para los equipos y presenta un error inferior al 1% por lo que puede ser energizado.

4.3.10.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida como referencia la fase a	4.3.11 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia a la fase b
