4.3.10.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida como referencia la fase a

Se muestra en el Circuito 4.3.10.2 Circuito propuesto de método de Aron fase a utilizando vatímetro Chauvin Arnoux CA 405

Circuito 4.3.10.2 Circuito propuesto de método de Aron fase a utilizando vatímetro Chauvin Arnoux CA 405

Resolviendo el cálculo de potencia medida, error absoluto, error relativo e incertidumbre por el método de Aron, primera forma de conexión fase a

Potencia medida:

Error e incertidumbre

Error absoluto:

Error relativo:

Incertidumbre

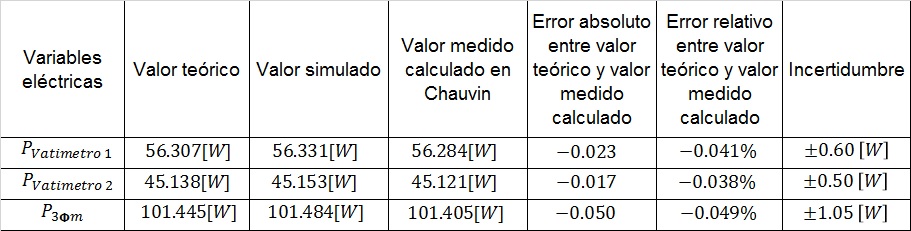

Se vuelve a analizar y comparar la tabla de recopilación de variables de corrientes entre valor teórico, simulado y medido calculado en la Tabla 4.3.10.3 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase a en Chauvin Arnoux C.A 405

Tabla 4.3.10.3 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase a en Chauvin Arnoux C.A 405

El error entre el valor convencionalmente verdadero y el valor medido hallado por el método matemático es inferior al 1%. Para corroborar este resultado vamos a compararlo con el simulador.

4.3.10 Medición del circuito trifásico desbalanceado método de los dos vatímetros	4.3.10.1.2 Simulación teniendo en cuenta equipo de medida, tomando como referencia la fase a
