4.2.6.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida Chauvin

Se muestra en el Circuito 4.2.6.3 Conexión del circuito por el método de tres elementos utilizando vatímetro Chauvin Arnoux CA 405

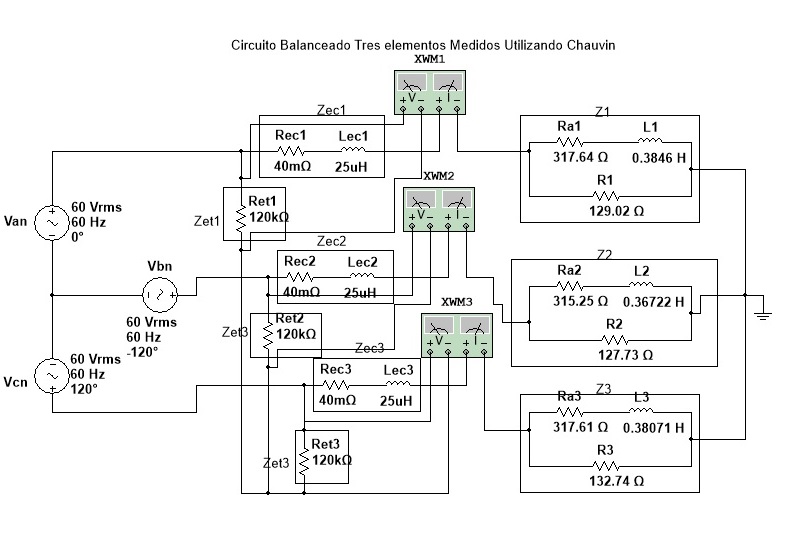

Circuito 4.2.6.3 Conexión del circuito por el método de tres elementos utilizando vatímetro Chauvin Arnoux CA 405

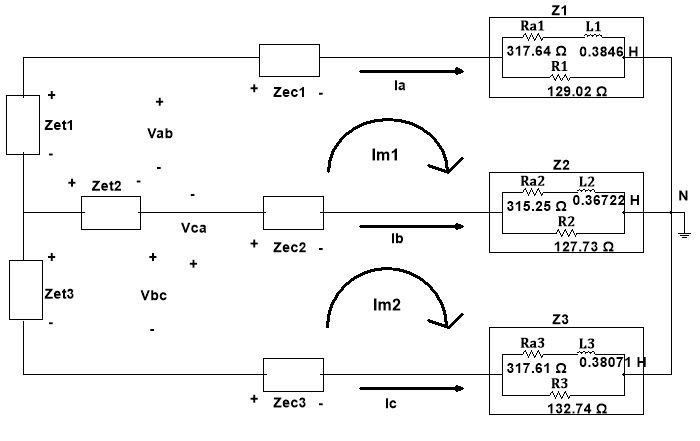

Se muestra en el Circuito 4.2.6.4 Resolución del circuito balanceado por el método de mallas en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405. Y se plantea resolución por el método de mallas.

Circuito 4.2.6.4 Resolución del circuito balanceado por el método de mallas en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405

Resolviendo el sistema de ecuaciones (1) y (2):

Resolviendo el cálculo de potencia medida, error absoluto, error relativo e incertidumbre en el método tres elementos.

-Potencias medidas activas en el método de tres elementos utilizando Chauvin

Error e incertidumbre

Error absoluto:

Error relativo:

Incertidumbre

Se compara en la Tabla 4.2.6.4 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado por el método de tres elementos en Chauvin Arnoux C.A 405 los valores de las variables de potencia activa entre el valor teórico y el simulado:

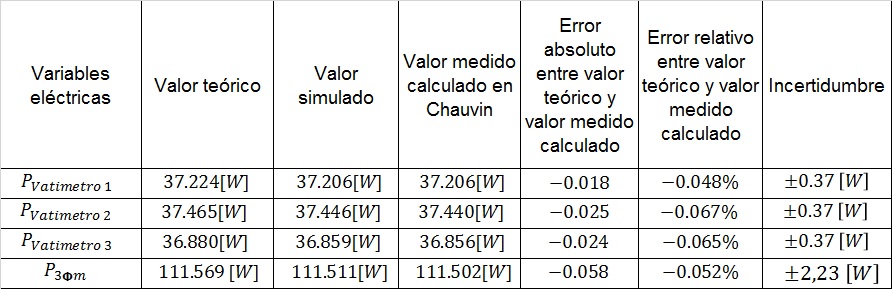

Tabla 4.2.6.4 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado por el método de tres elementos en Chauvin Arnoux C.A 405

El error entre el valor convencionalmente verdadero y el valor medido hallado por el método matemático es inferior al 1%. Para corroborar este resultado vamos a compararlo con el simulador.
