4.2.6.1.2 Simulación teniendo en cuenta equipo de medida, tomando como referencia Chauvin

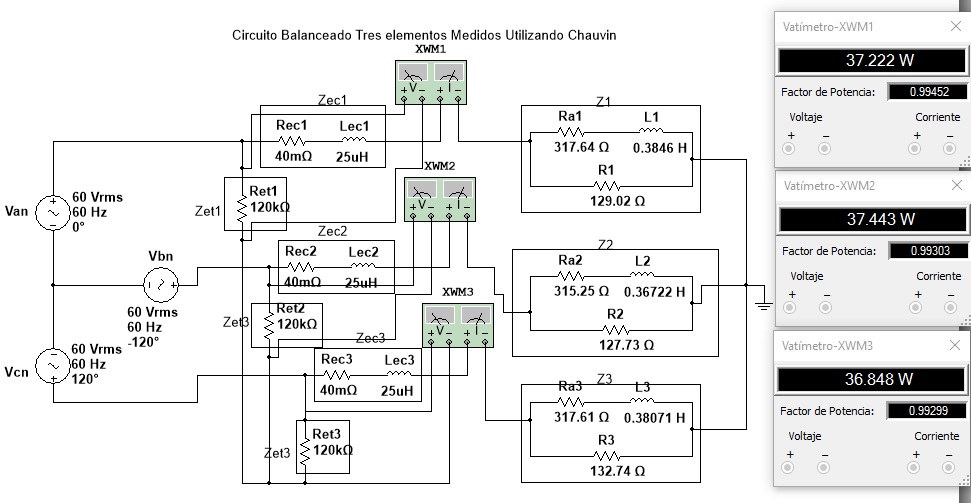

Se muestra en la Simulación 4.2.6.1 Simulación de circuito balanceado por el método de tres elementos utilizando vatímetro Chauvin Arnoux CA 405 para potencias activas.

Simulación 4.2.6.1 Simulación de circuito balanceado por el método de tres elementos utilizando vatómetro Chauvin Arnoux CA 405 para potencias activas.

Al corroborar los resultados se concluye que el sistema de medición usando los vatímetros CHAUVIN ARNOUX es apropiado ya que es seguro para los equipos y presenta un error inferior al 1% por lo que puede ser energizado.

4.2.6.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida Chauvin	4.2.6.2 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los tres elementos.
