4.2.6.1 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los tres elementos. Chauvin

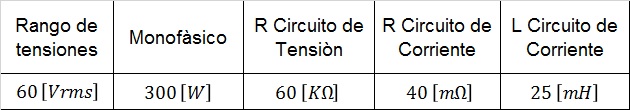

Se muestra en la Tabla 4.2.6.2 Tabla de especificaciones elegidas en AC en el vatímetro Chauvin Arnoux CA 405 en el método de tres elementos

Tabla 4.2.6.2 Tabla de especificaciones elegidas en AC en el vatímetro Chauvin Arnoux CA 405 en el método de tres elementos

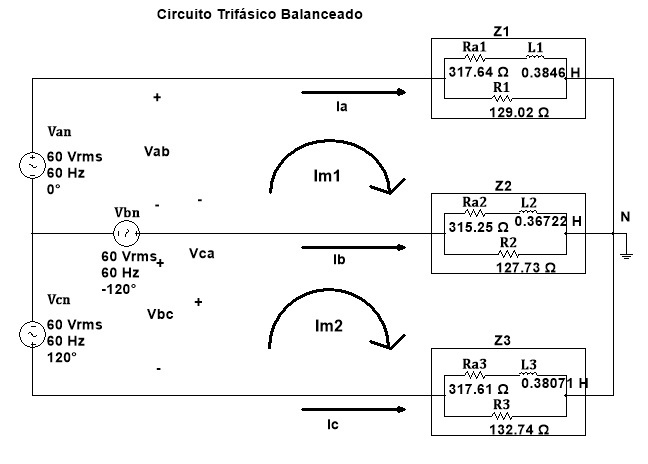

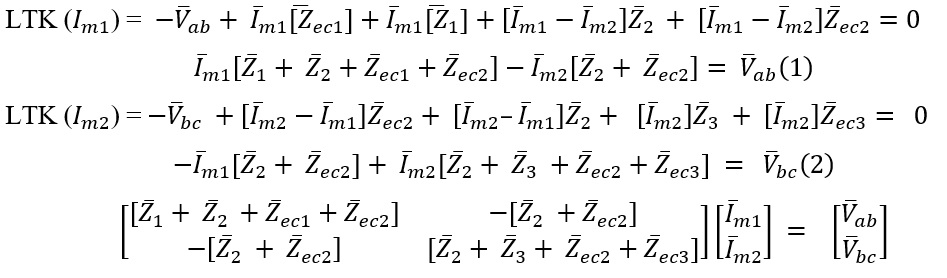

Se muestra en el Circuito 4.2.6.2 Resolución del circuito balanceado por el método de mallas en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405. Y se plantea resolución por el método de mallas.

Circuito 4.2.6.2 Resolución del circuito balanceado por el método de mallas en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405

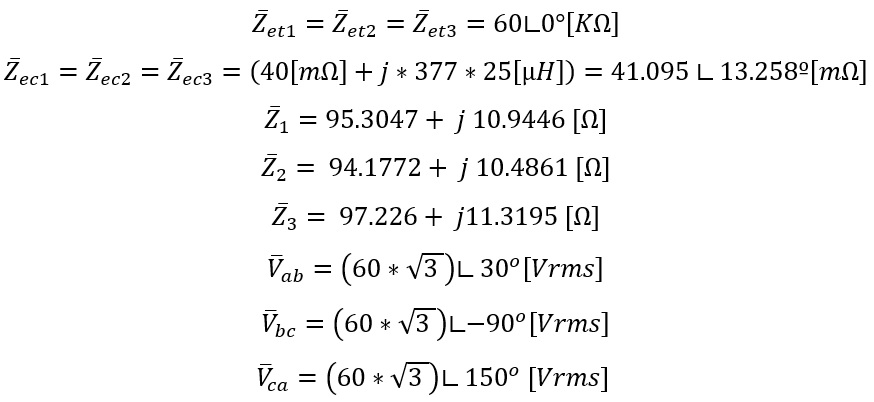

Desarrollo teórico del circuito.

Resolviendo el sistema de ecuaciones (1) y (2):

Aplicando por la ley de Kirchoff de tensiones

Utilizando un divisor de tensión en cada elemento del circuito

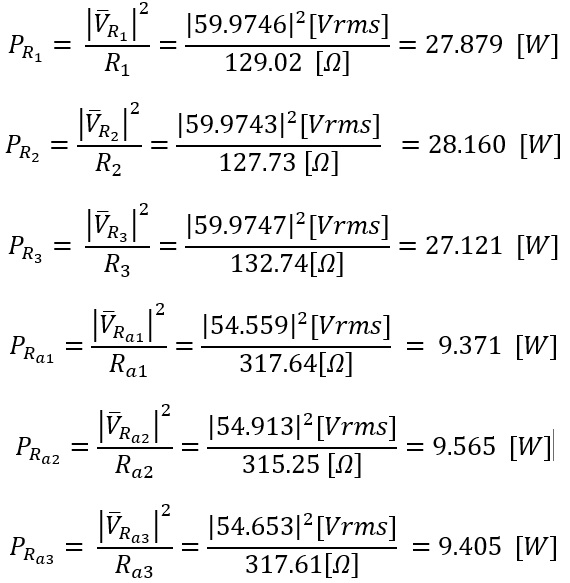

Se calcula la potencia disipada por cada elemento:

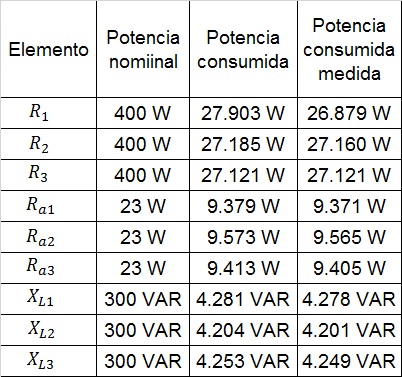

Se compara los límites operativos de las potencias disipadas entre valor teórico y valor medido calculado en la Tabla 4.2.6.3 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405

Tabla 4.2.6.3 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de tres elementos utilizando CHAUVIN ARNOUX C.A 405

La Tabla 4.2.6.2 y la Tabla 4.2.6.3 nos muestran que la seguridad del banco de cargas y de los vatímetros CHAUVIN ARNOUX están garantizados por lo que no se dañaran los equipos al energizar el circuito trifásico. Por otra parte, se observa una disminución de la potencia medida con respecto a los valores determinados como la potencia convencionalmente verdadera por lo que se debe hacer un análisis del efecto de la inserción del instrumento de medida que vamos a hacer a continuación.

4.2.6 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los tres elementos	4.2.6.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida Chauvin
