4.3.13.5 Los valores medidos de circuito desbalanceado por el método de tres elementos

4.3.13.5.1 Utilizando el vatímetro CHAUVIN ARNOUX

En la Figura 4.3.13.1 Conexión del circuito desbalanceado por el método de tres elementos utilizando el vatímetro CHAUVIN ARNOUX, se muestra la conexión realizada en el módulo de cargas DL 1017 y la conexión que realiza el circuito desbalanceado por el método de tres elementos utilizando el vatímetro CHAUVIN ARNOUX, conectado a la fuente trifásica de 0 a 440V con capacidad de entregar hasta 4,5 A

Figura 4.3.13.1 Conexión del circuito desbalanceado por el método de tres elementos utilizando el vatímetro CHAUVIN ARNOUX

4.3.13.5.1.1 Especificaciones de resistencia en el vatímetro Chauvin Arnoux C.A 405

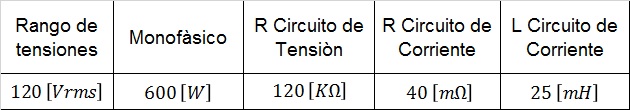

Se muestra en la Tabla 4.3.13.13 Tabla de especificaciones elegidas en AC con el vatímetro CHAUVIN ARNOUX C.A 405 en el método de tres elementos

Tabla 4.3.13.13 Tabla de especificaciones elegidas en AC con el vatímetro CHAUVIN ARNOUX C.A 405 en el método de tres elementos

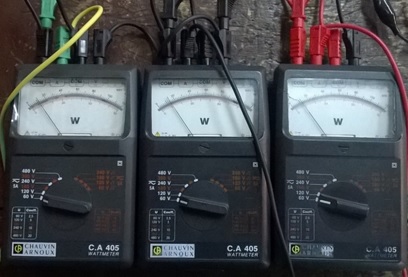

La Figura 4.3.13.2 Medición de sistema trifásico desbalanceado con Vatímetro CHAUVIN ARNOUX C.A 405 método de los tres elementos presenta la medición del sistema trifásico desbalanceado con los tres vatímetros en el rango de tensión elegido de 60 Vrms, se observa una pequeña diferencia en la posición de las agujas debido a que cada fase presenta diferente magnitud de potencia desbalanceada.

Figura 4.3.13.2 Medición de sistema trifásico desbalanceado con Vatímetro CHAUVIN ARNOUX C.A405 método de los tres elementos

Potencia activa por el método de tres elementos Chauvin Arnoux

Potencia medida

Error e incertidumbre

Error absoluto:

Error relativo:

Incertidumbre

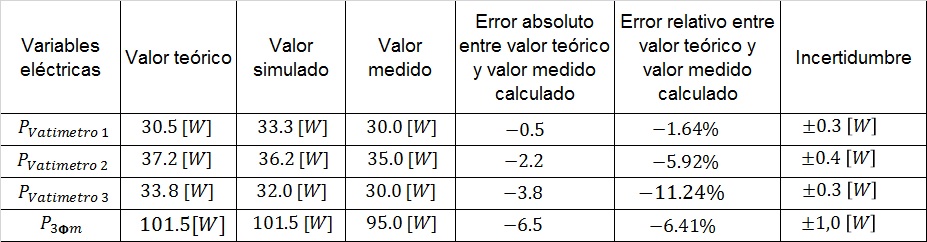

La Tabla 4.3.13.14 Tabla comparativa de valores teóricos y medidos de potencias activas en el circuito desbalanceado por el método de tres elementos Utilizando el vatímetro CHAUVIN ARNOUX CA 405 permite relacionar la variación de los valores de la potencia activa

Tabla 4.3.13.14 Tabla comparativa de valores teáricos y medidos de potencias activas en el circuito desbalanceado por el método de tres elementos Utilizando el vatímetro CHAUVIN ARNOUX CA 405
