4.3.13.5.2 Utilizando el analizador de potencia AEMC 8220

En la Figura 4.3.13.3 Conexión del circuito desbalanceado por el método de tres elementos utilizando el analizador de potencia AEMC 8220, se muestra la conexión realizada en el módulo de cargas DL 1017 y la conexión que realiza el circuito desbalanceado por el mótodo de tres elementos utilizando el analizador de potencia AEMC 8220, conectado a la fuente trifásica de 0 a 440V con capacidad de entregar hasta 4,5 A

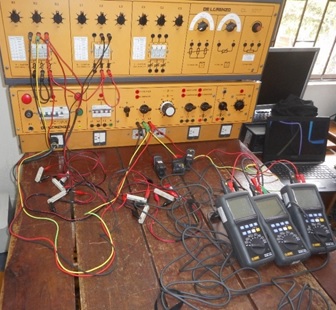

Figura 4.3.13.3 Conexión del circuito desbalanceado por el método de tres elementos utilizando el analizador de potencia AEMC 8220

Se muestra en la Tabla 4.3.13.15 Tabla de especificaciones elegidas en AC en el analizador de potencia AEMC 8220 en el método de tres elementos

Tabla 4.3.13.15 Tabla de especificaciones elegidas en AC en el analizador de potencia AEMC 8220 en el método de tres elementos

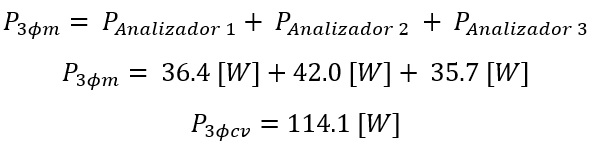

En la Figura 4.3.13.4 Mediciones de Tensión y corriente del sistema trifásico obtenidas con el AEMC y Figura 4.3.13.5 Mediciones de Potencia Activa, Reactiva, Aparente de las fases del sistema trifásico con AEMC, se observa una pequeña diferencia en la posición de los números digitales debido a que cada fase presenta diferente magnitud de potencia desbalanceada

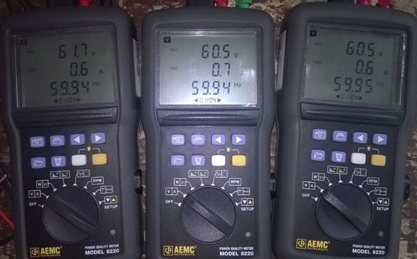

Figura 4.3.13.4 Mediciones de Tensión y corriente del sistema trifásico obtenidas con el AEMC

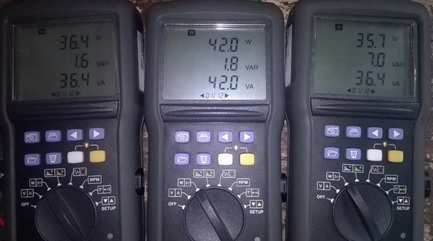

Figura 4.3.13.5 Mediciones de Potencia Activa, Reactiva, Aparente de las fases del sistema trifásico con AEMC

A continuación, se calcula los valores efectivos de la tensión y la corriente:

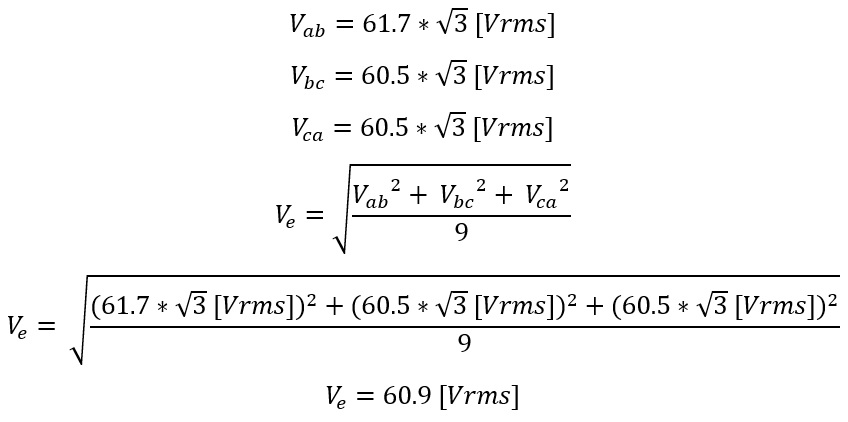

En la tensión efectiva total (Véase Figura 4.3.13.4 Mediciones de Tensión y corriente del sistema trifásico obtenidas con el AEMC):

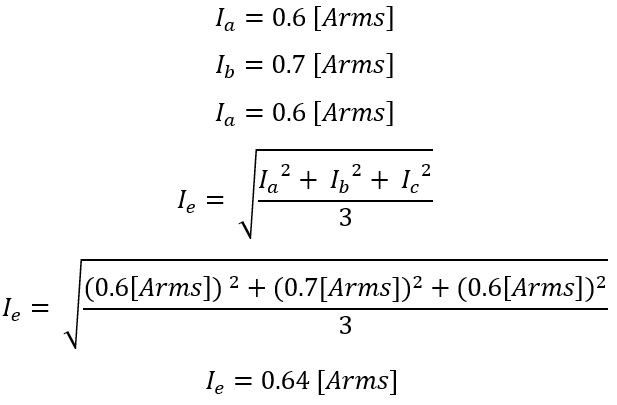

En la corriente efectiva total:

Ahora se calcula la potencia aparente efectiva total:

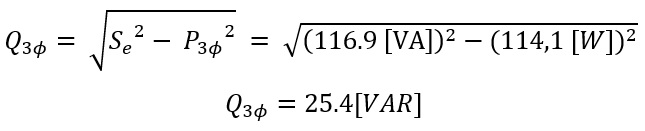

Luego, se calcula la potencia reactiva trifásica:

Error e incertidumbre

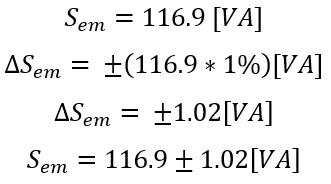

Potencia aparente:

Error absoluto:

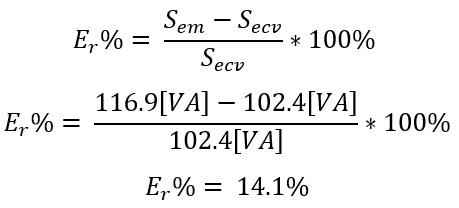

Error relativo:

Incertidumbre

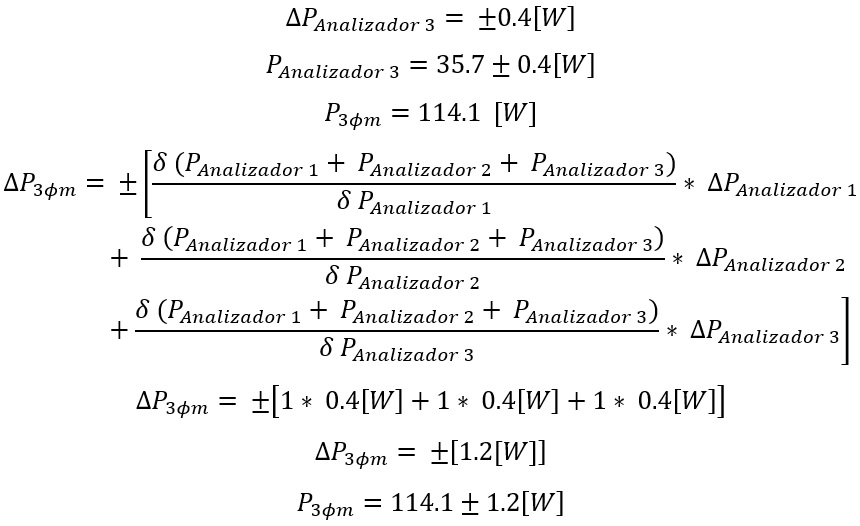

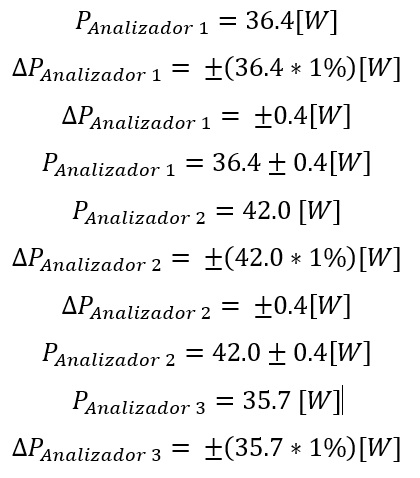

Potencia activa

Error absoluto:

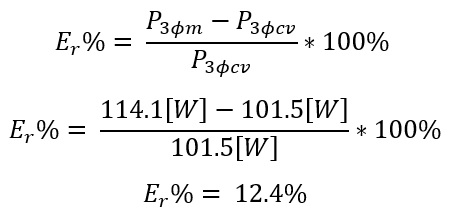

Error relativo:

Incertidumbre

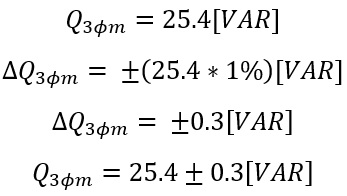

Potencia reactiva

Error absoluto:

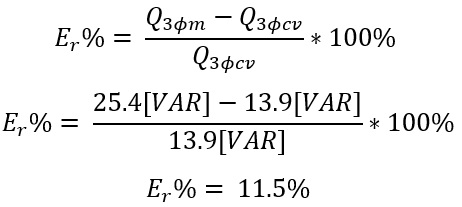

Error relativo:

Incertidumbre

La Tabla 4.3.13.16 Tabla comparativa de valores teóricos y medidos de potencias activas en el circuito desbalanceado por el método de tres elementos Utilizando el analizador de potencia AEMC 8220 permite relacionar la variación de los valores de la potencia activa

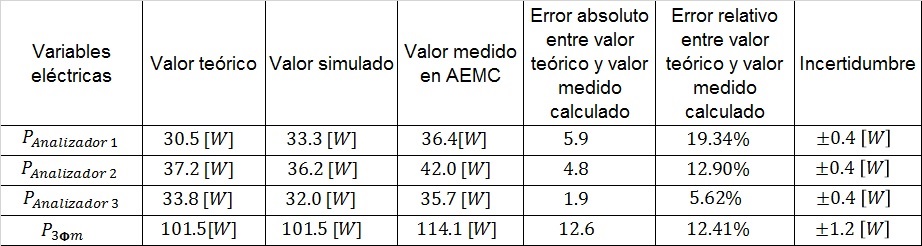

Tabla 4.3.13.16 Tabla comparativa de valores teóricos y medidos de potencias activas en el circuito desbalanceado por el método de tres elementos Utilizando el analizador de potencia AEMC 8220
