4.3.6.2 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los tres elementos.

Se muestra en la Tabla 4.3.6.5 Tabla de especificaciones elegidas para el analizador de potencia AEMC 8220 en el método de tres elementos.

Tabla 4.3.5.5 Tabla de especificaciones elegidas en AC en el analizador de potencia AEMC 8220 en el método de tres elementos

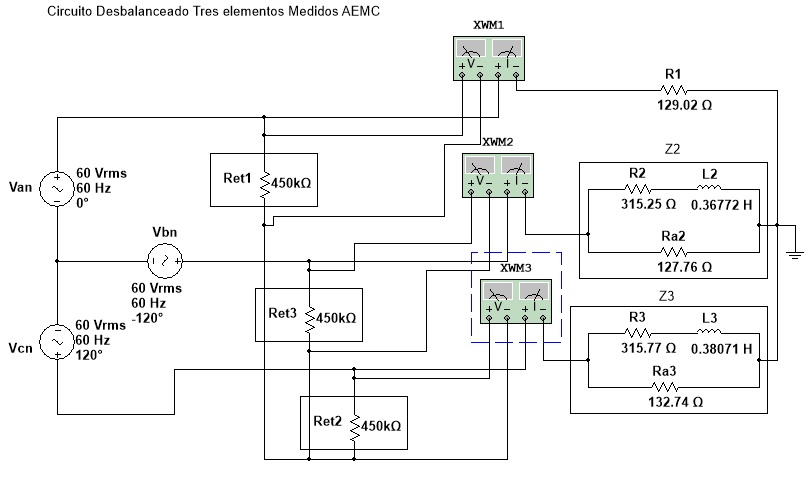

Se muestra en el Circuito 4.3.6.5 Circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220

Circuito 4.3.6.5 Circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220

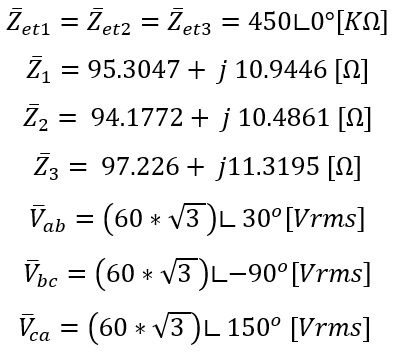

Desarrollo teórico del circuito.

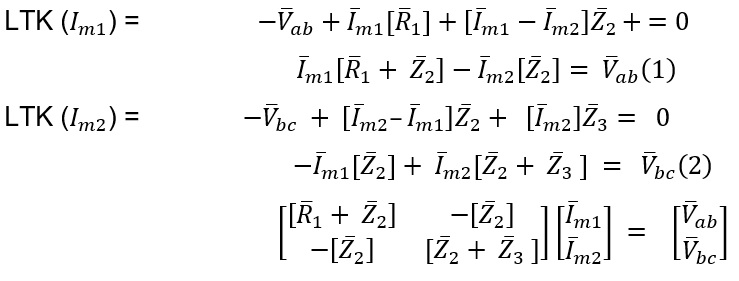

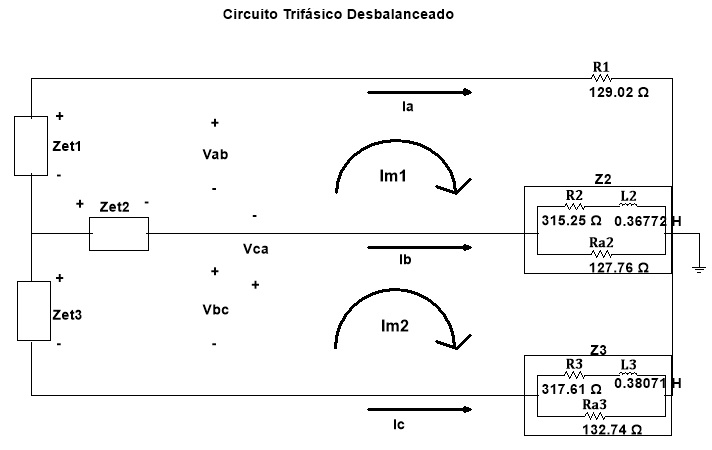

Se diseña el Circuito 4.3.6.6 Resolución del circuito desbalanceado por el método de mallas en el método de tres elementos utilizando Analizador de potencia AEMC 8220. Y se plantea resolución por el método de mallas.

Circuito 4.3.6.6 Resolución del circuito desbalanceado por el método de mallas en el método de tres elementos utilizando Analizador de potencia AEMC 8220

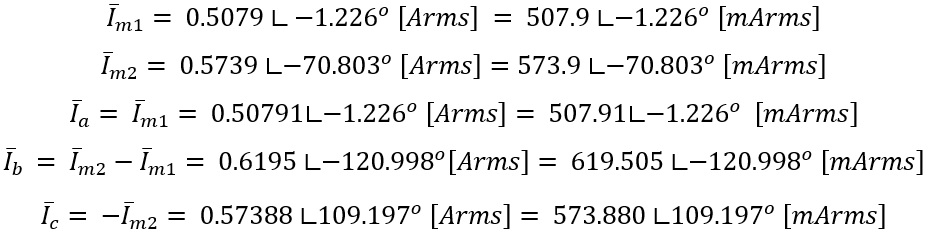

Resolviendo el sistema de ecuaciones (1) y (2):

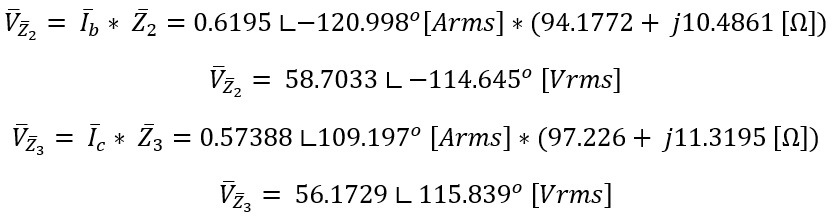

Se calcula la tensión en todos los elementos del circuito:

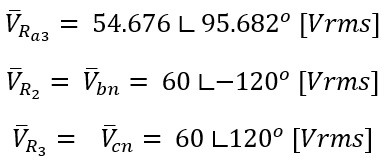

Se calcula las tensiones de cada impedancia en el circuito

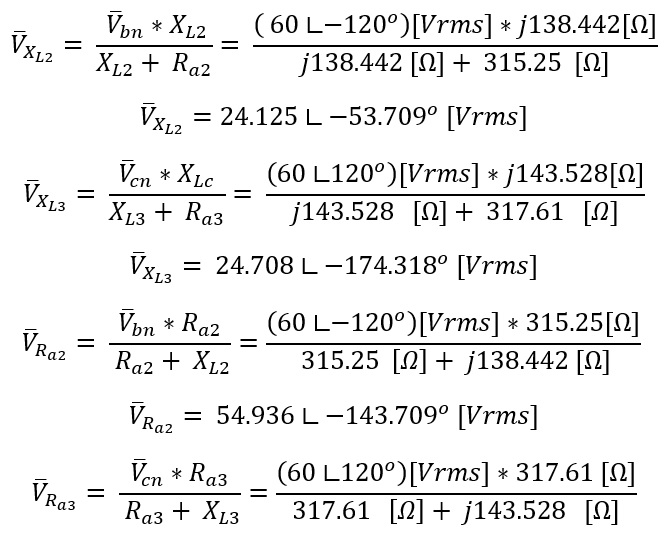

Utilizando el divisor de tensión en cada elemento del circuito

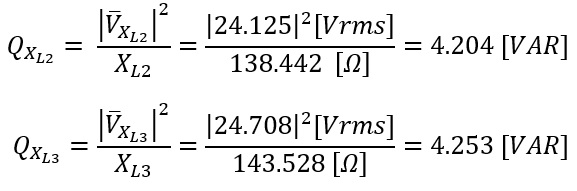

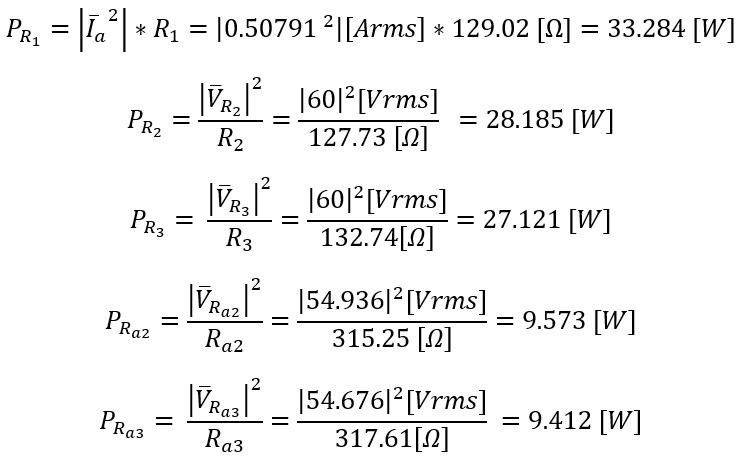

Se calcula la potencia disipada por cada elemento:

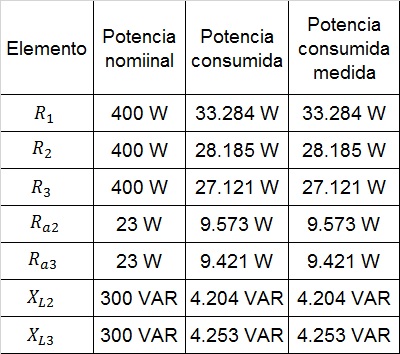

Se compara los límites operativos de las potencias disipadas entre valor teórico y valor medido calculado en la Tabla 4.3.6.6 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de tres elementos utilizando AEMC 8220

Tabla 4.3.6.6 Tabla de potencias disipadas entre valor teórico y valor medido calculado en el método de tres elementos utilizando AEMC 8220

La potencia consumida no sobrepasa los límites de potencia permitidos por los componentes de modo que no se ve afectada la seguridad del banco de cargas.
