4.3.6.2.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida AEMC

Se muestra en el Circuito 4.3.6.7 Conexión del circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220

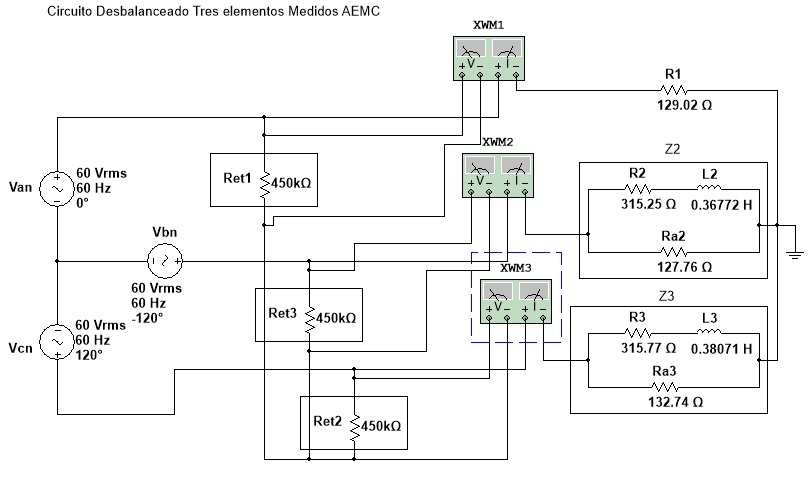

Circuito 4.3.6.7 Conexión del circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220

Se muestra en el Circuito 4.3.6.8 Resolución del circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220 por el método de mallas. Y se plantea resolución por el método de mallas.

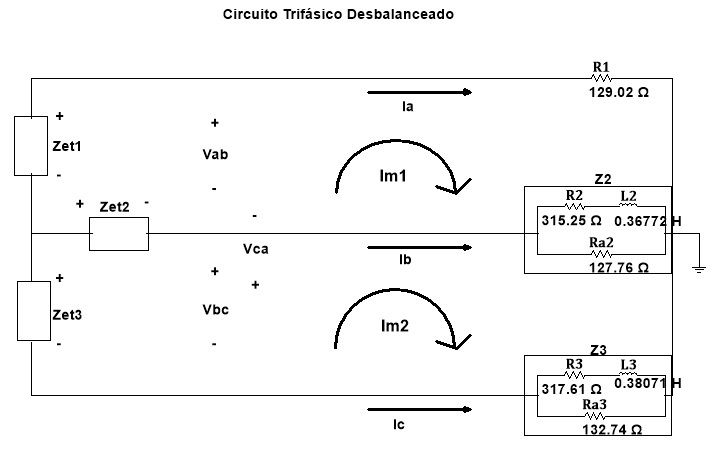

Circuito 4.3.6.8 Resolución del circuito desbalanceado por el método de tres elementos utilizando Analizador de potencia AEMC 8220 por el método de mallas.

Resolviendo el sistema de ecuaciones (1) y (2):

Resolviendo el cálculo de potencia medida, error absoluto, error relativo e incertidumbre por el método de los tres elementos.

Potencia Medida:

A continuación, teniendo en cuenta lo que les recomienda en la norma IEEE-1459, se calcula los valores efectivos de la tensión y la corriente:

En la tensión efectiva total:

En la corriente efectiva total:

Ahora se calcula la potencia aparente efectiva total:

Luego, se calcula la potencia reactiva trifásica :

Error e incertidumbre

Potencia aparente:

Error absoluto:

Error relativo:

Incertidumbre

Potencia activa

Error absoluto:

Error relativo:

Incertidumbre:

Potencia reactiva

Error absoluto:

Error relativo:

Incertidumbre

Se vuelve a analizar y comparar la tabla de recopilación de variables de potencias activas entre valor teórico y simulado en la Tabla 4.3,6.7 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y valor medido calculado en el método de tres elementos en AEMC 8220:

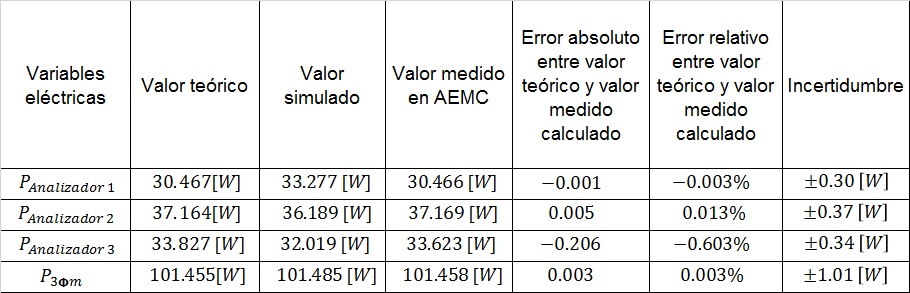

Tabla 4.3.6.7 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y valor medido calculado en el método de tres elementos en AEMC 8220

Se concluye que el AEMC 8220 tiene un error relativo inferior al 0.1% aunque no se puede determinar el efecto que tiene en la medida la pinza amperimétrica por no encontrar un elemento pasivo equivalente en el cálculo matemático ni en la simulación.
