4.2.8 Análisis de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia la fase b

- Se muestra en el Circuito 4.2.8.1 Resolución del circuito balanceado por el método de los dos elementos tomando como referencia a fase b por el método de mallas. Y se plantea resolución por el método de mallas

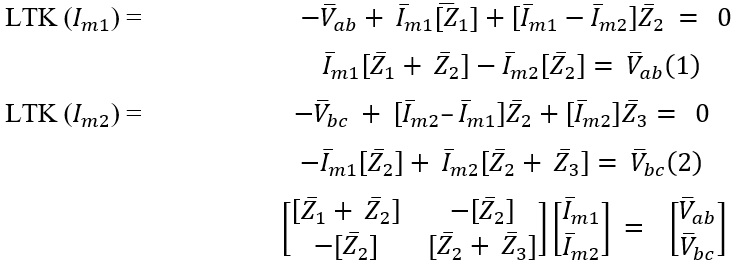

Resolución por el método de mallas, para analizar los resultados:

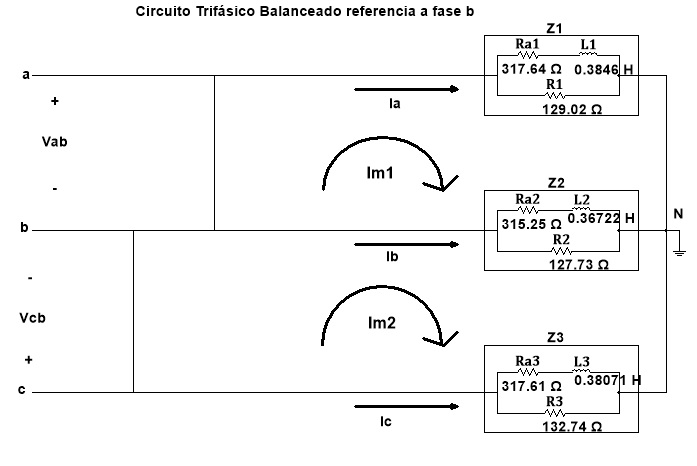

Circuito 4.2.8.1 Resolución del circuito balanceado por el método de los dos elementos tomando como referencia a fase b por el método de mallas.

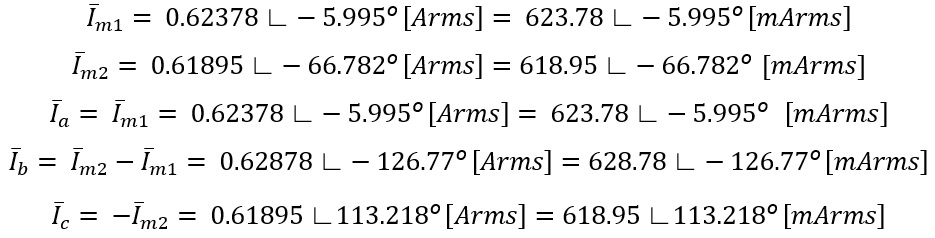

Resolviendo el sistema de ecuaciones (1) y (2):

Se calcula la tensión en todos los elementos del circuito:

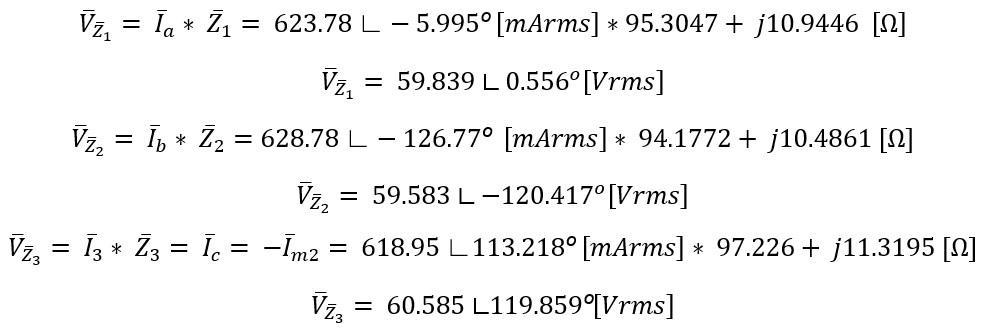

Se calcula las tensiones de cada impedancia en el circuito

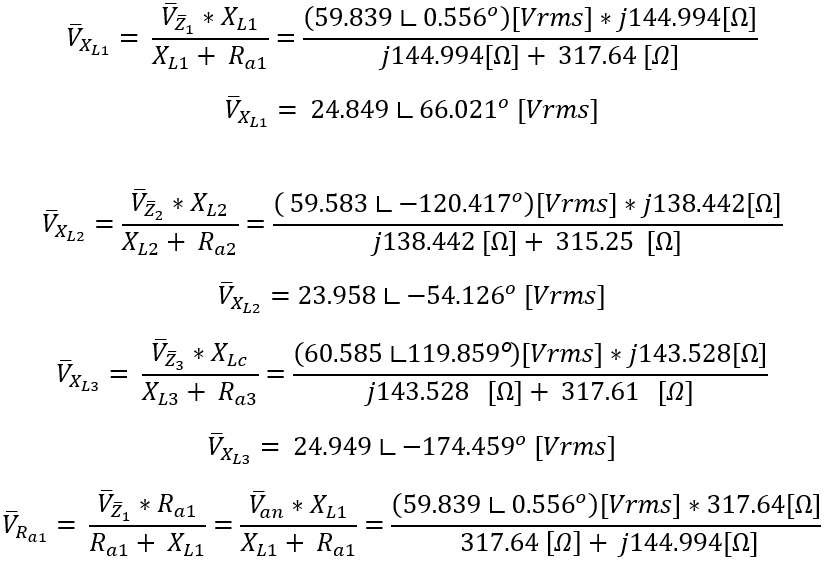

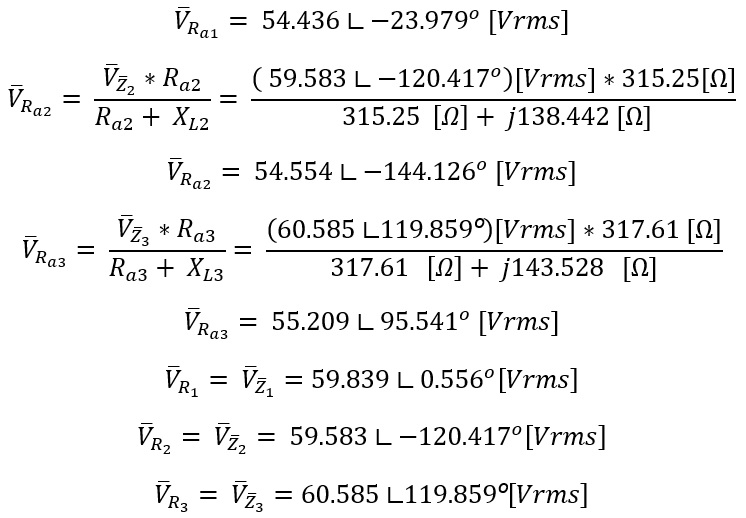

Utilizando un divisor de tensión en cada elemento del circuito

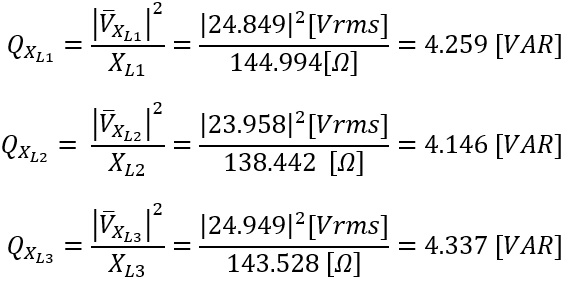

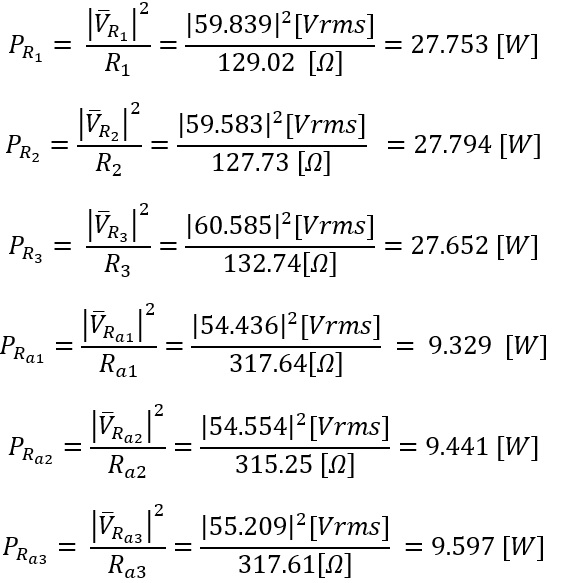

Se calcula la potencia disipada por cada elemento:

Se compara los límites operativos de potencias consumidas por las cargas en la Tabla 4.2.8.1 Tabla de potencias disipadas de los elementos en el circuito por el método de dos elementos como referencia fase b

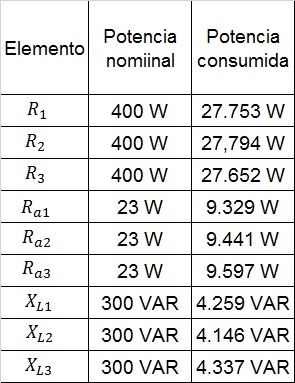

Tabla 4.2.8.1 Tabla de potencias disipadas de los elementos en el circuito por el método de dos elementos como referencia fase b

Se observa que los valores de potencia son balanceados y no sobrepasan los valores nominales de potencia.
