4.2.8.1 Conexión y desarrollo teórico tomando como referencia la fase b

Se muestra en el Circuito 4.2.8.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase b: medición ideal

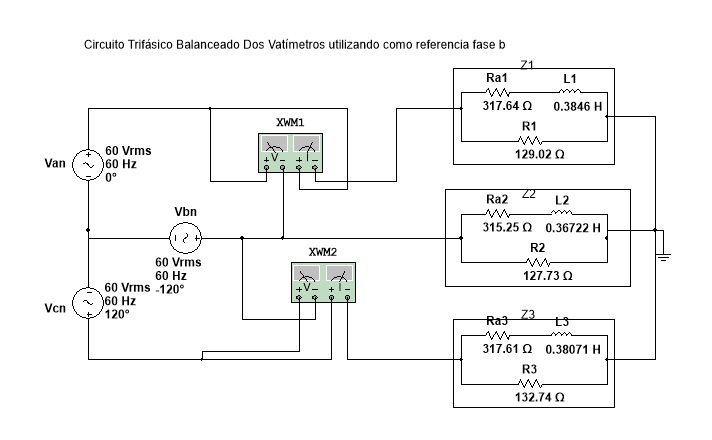

Circuito 4.2.8.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase b: medición ideal

Resolviendo el cálculo de potencia aparente, activa y reactiva convencionalmente verdadera en el método de Aron tomando como referencia la fase b

- Potencias complejas en el método de dos elementos utilizando como referencia fase b

- Potencias activas en el método de dos elementos utilizando como referencia fase b

- Potencias reactivas en el método de dos elementos utilizando como referencia fase b

Se vuelve a comparar en la Tabla 4.2.8.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase b los valores calculados matemáticamente y por simulación:

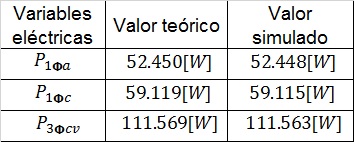

Tabla 4.2.8.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase b

La variación entre la magnitud de la potencia convencionalmente verdadera hallada matemáticamente y con la simulación es menor al 0.1%

4.2.8 Análisis de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia la fase b	4.2.8.2 Simulación tomando como referencia la fase b
