4.2.6.2.2 Simulación teniendo en cuenta equipo de medida, tomando como referencia AEMC

Se muestra en la Simulación 4.2.6.2 Simulación de circuito balanceado por el método de tres elementos utilizando analizador de potencia AEMC 8220 para potencias activas.

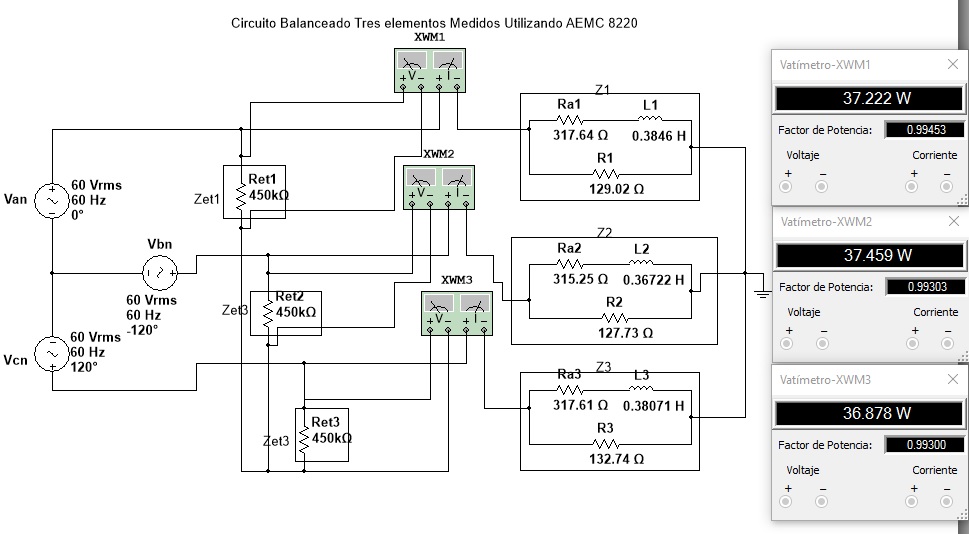

Simulación 4.2.6.2 Simulación de circuito balanceado por el método de tres elementos utilizando analizador de potencia AEMC 8220 para potencias activas.

Se comprueba que la utilización del AEMC 8220 es adecuada para la medición de potencia trifásica por el mátodo de los tres elementos porque el error es inferior al 1% que ha sido una condición dada como excluyente en el desarrollo de esta situación problema.

4.2.6.2.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida AEMC 4.2.7 Análisis de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia la fase a
