4.3.13.6.3 Como referencia fase c

En la Figura 4.3.13.10 Conexión del circuito desbalanceado por el método de dos elementos como la referencia fase c utilizando el vatímetro CHAUVIN ARNOUX, se muestra la conexión realizada en el módulo de cargas DL 1017 y la conexión que realiza circuito desbalanceado por el método de dos elementos como referencia fase a utilizando el vatímetro CHAUVIN, conectado a la fuente trifásica de 0 a 440V con capacidad de entregar hasta 4,5 A

Figura 4.3.13.10 Conexión del circuito desbalanceado por el método de dos elementos como la referencia fase c utilizando el vatímetro CHAUVIN ARNOUX

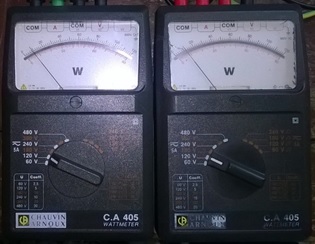

La Figura 4.3.13.11 Medición de sistema trifásico desbalanceado con Vatímetro CHAUVIN ARNOUX C.A 405 método de los dos elementos como referencia fase c, presenta la medición del sistema trifásico desbalanceado con los tres vatímetros en el rango de tensión elegido de 120 Vrms, se observa una pequeña diferencia en la posición de las agujas debido a que cada fase presenta diferente magnitud de potencia desbalanceada.

Figura 4.3.13.11 Medición de sistema trifásico desbalanceado con Vatímetro CHAUVIN ARNOUX C.A 405 método de los dos elementos como referencia fase c

Potencia activa fase c vatímetro Chauvin Arnoux

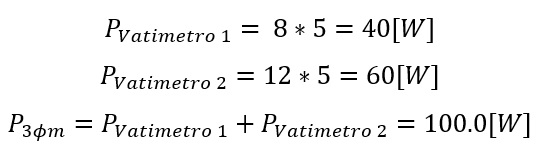

Potencia medida

Error absoluto:

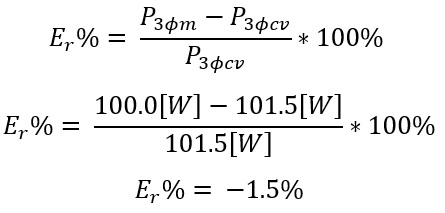

Error relativo:

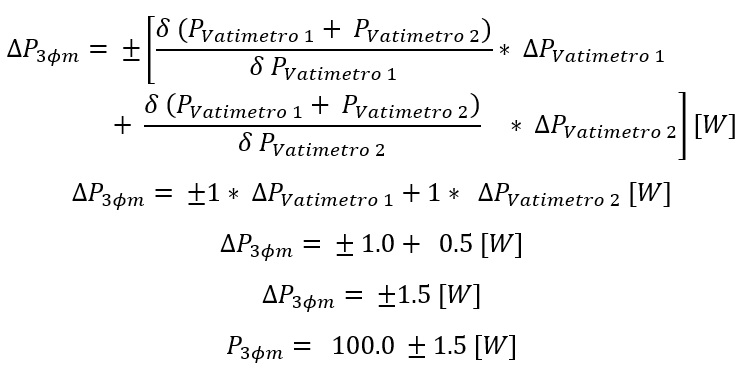

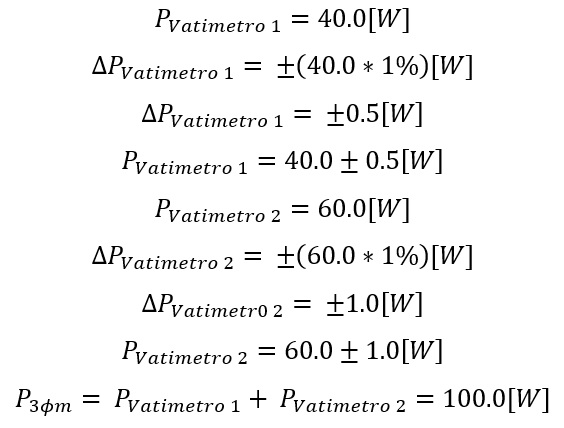

Incertidumbre

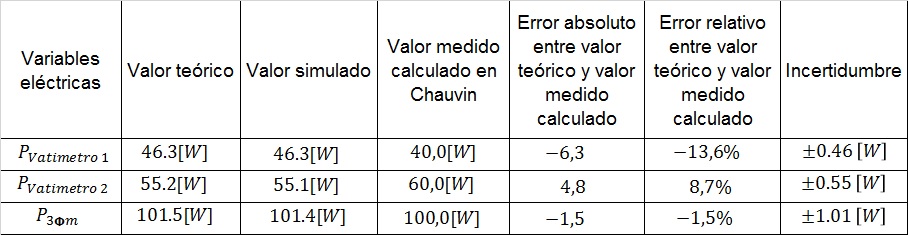

La Tabla 4.3.13.20 Tabla comparativa de valores teáricos y medidos de potencias activas en el circuito desbalanceado por el método de dos elementos como referencia fase c Utilizando el vatímetro CHAUVIN ARNOUX CA 405 permite relacionar la variación de los valores de la potencia activa

Tabla 4.3.13.20 Tabla comparativa de valores teóricos y medidos de potencias activas en el circuito desbalanceado por el método de dos elementos como referencia fase c Utilizando el vatímetro CHAUVIN ARNOUX CA 405
