4.4.5 Diagrama unifilar general

En la Figura 4.4.4.1 Diagrama unifilar general de empresa Rioflex CIA & LTDA, podemos ver las cargas, elementos conectados y líneas de distribución aguas abajo del transformador:

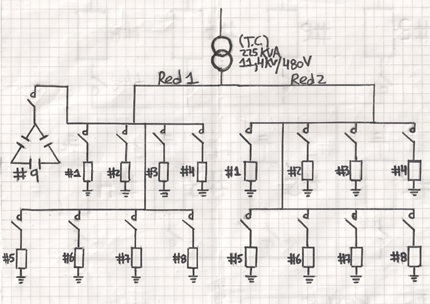

Figura 4.4.4.1 Diagrama unifilar general de empresa Rioflex CIA & LTDA


Este sistema trifásico conectado a la red eléctrica desde el que se harán las mediciones de potencia y de energía se compone de dos diferentes redes, una con banco de condensadores y otra sin este elemento de corrección, se requiere describir cada red en diagramas unifilares independientes:

4.4.5.1 Diagrama unifilar de cada red

El diagrama unifilar de cada red de la cual se obtendrá cada medición se observa en Figura 4.4.4.2 Diagrama unifilar de la red 1 con banco de condensadores desde el tablero de distribución de la empresa Rioflex CIA & LTDA y Figura 4.4.4.3 Diagrama unifilar de la red 2 sin banco de condensadores desde el tablero de distribución de la empresa Rioflex CIA & LTDA

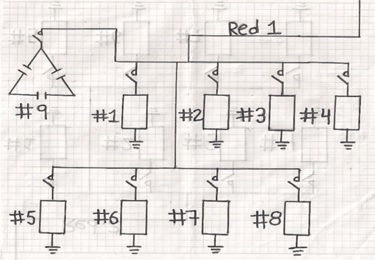

Figura 4.4.4.2 Diagrama unifilar de la red 1 con banco de condensadores desde el tablero de distribución de la empresa Rioflex CIA & LTDA

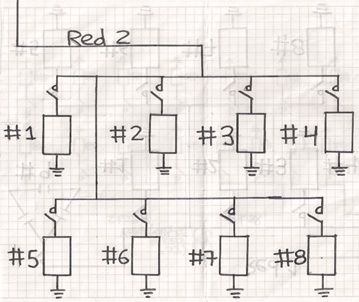

Figura 4.4.4.3 Diagrama unifilar de la red 2 sin banco de condensadores desde el tablero de distribución de la empresa Rioflex CIA & LTDA

A continuación, se refieren las diferentes máquinas de cada red:

A la red 1 se conectan las siguientes máquinas:

  • Número 1: El chiller
  • Número 2: La inyectora de plásticos
  • Número 3: La unidad condensadora
  • Número 4: El secador de tolva N1 para inyectora de plásticos
  • Número 5: La bomba de agua del motor
  • Número 6: El codificador rotatorio para inyectora de plásticos
  • Número 7: El compresor N1
  • Número 8: La sierra eléctrica de cinta sinfín
  • Número 9: El banco de condensadores

Y a la la red 2 se conectan las siguientes máquinas:

  • Número 1: La extrusora de plásticos
  • Número 2: El halador tipo Oruga
  • Número 3: La impresora de marcado de tinta continua
  • Número 4: La cortadora y preparadora de tubos
  • Número 5: El mezclador de plásticos
  • Número 6: El secador de tolva N2 para inyectora de plásticos
  • Número 7: El auto loader
  • Número 8: El compresor N2
4.4.4.16 El compresor N1 4.4.6 Descripción de la metodología para analizar el problema
