4.3.6 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los tres elementos.

-Se muestra en el Circuito 4.3.6.1 Resolución del circuito desbalanceado por el método de mallas en tres elementos Y se plantea resolución por el método de mallas

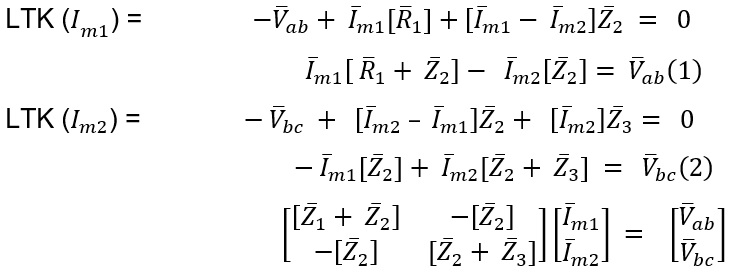

Resolución por el método de mallas, para analizar los resultados:

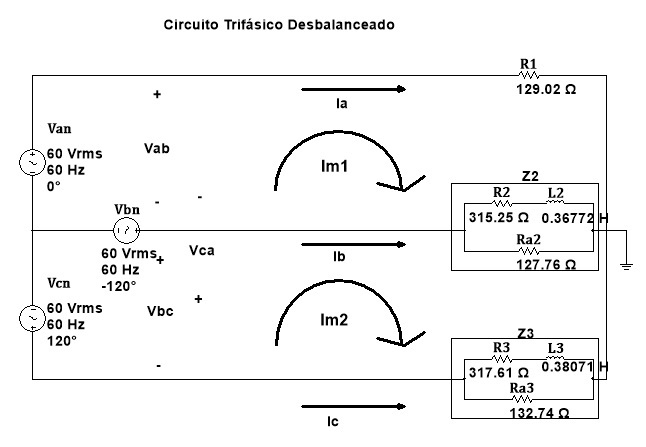

Circuito 4.3.6.1 Resolución del circuito desbalanceado por el método de mallas en tres elementos

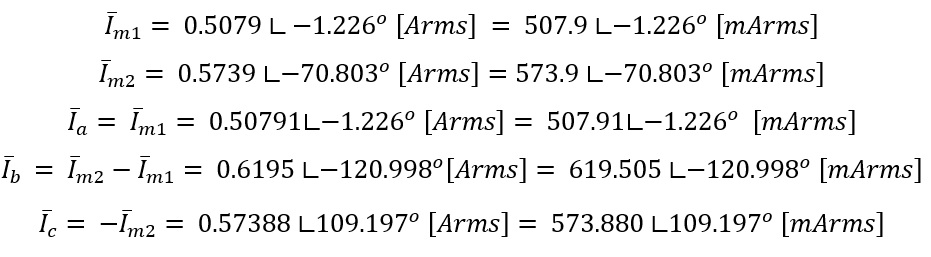

Resolviendo el sistema de ecuaciones (1) y (2):

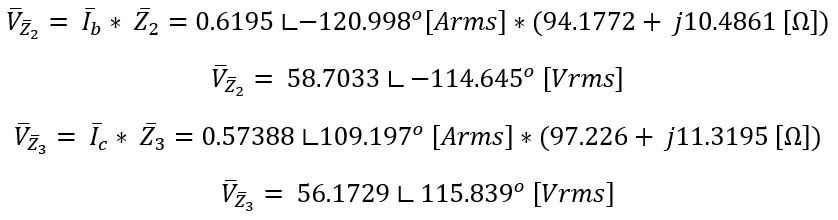

Se calcula las tensiones de cada impedancia en el circuito

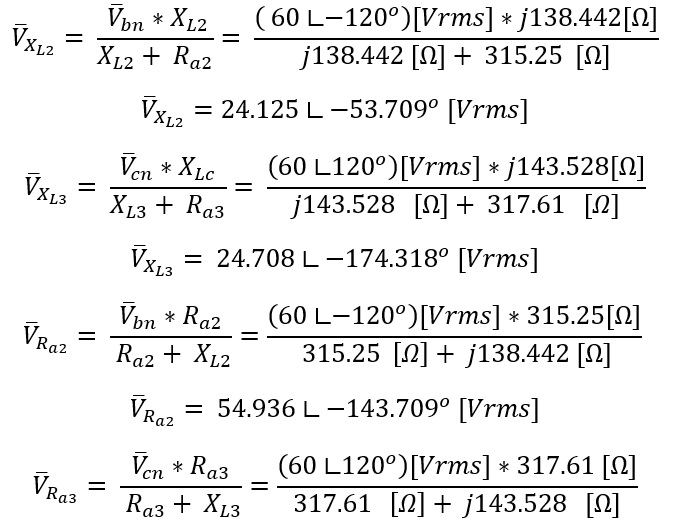

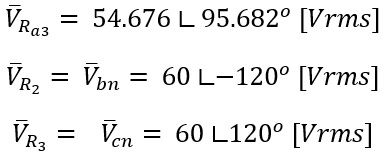

Utilizando el divisor de tensión en cada elemento del circuito

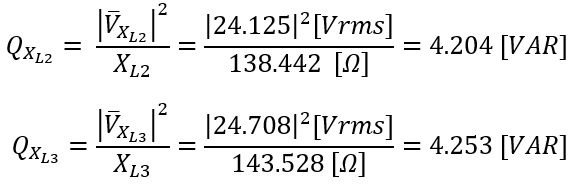

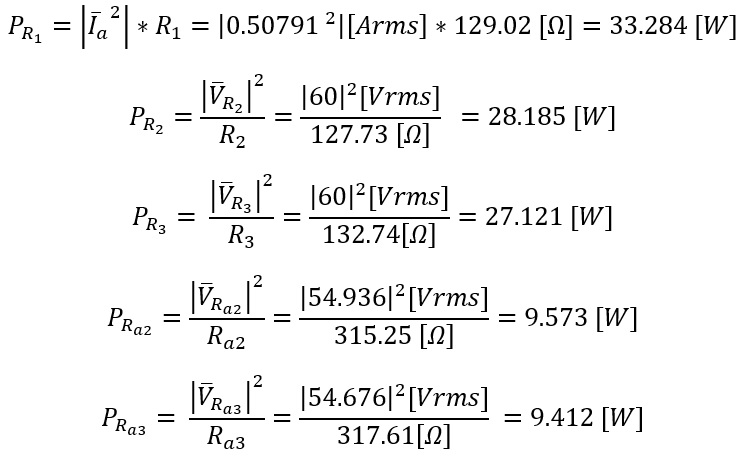

Se calcula la potencia disipada por cada elemento:

Se compara los límites operativos de potencias consumidas por las cargas en la Tabla 4.3.6.1 Tabla de potencias disipadas de los elementos en el circuito por el método de tres elementos

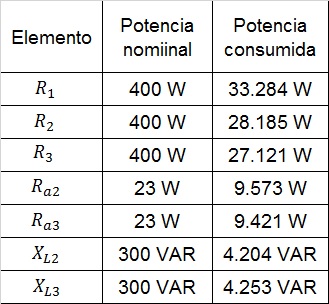

Tabla 4.3.6.1 Tabla de potencias disipadas de los elementos en el circuito por el método de tres elementos

La potencia consumida no sobrepasa los límites de potencia permitidos por los componentes de modo que no se ve afectada la seguridad del banco de cargas.
