4.2.9.1 Conexión y desarrollo teórico tomando como referencia la fase c

Se muestra en el Circuito 4.2.9.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase c: medición ideal

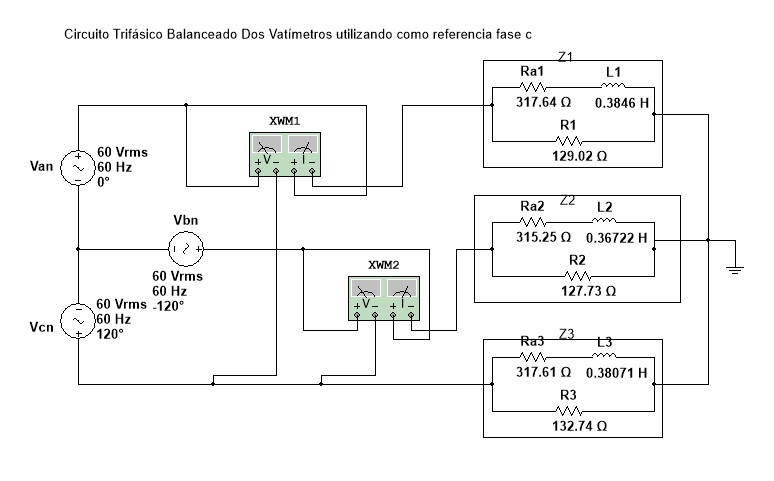

Circuito 4.2.9.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase c: medición ideal

Resolviendo el cálculo de potencia aparente, activa y reactiva convencionalmente verdadera en el método de Aron tomando como referencia la fase c

- Potencias complejas en el método de dos elementos utilizando como referencia fase c

- Potencias activas en el método de dos elementos utilizando como referencia fase c

- Potencias reactivas en el método de dos elementos utilizando como referencia fase c

Se vuelve a comparar los datos recopilados en el desarrollo matemático y la simulación en la Tabla 4.2.9.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase c:

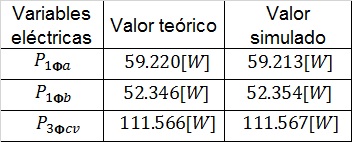

Tabla 4.2.9.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase c

Los datos muestran que los cálculos matemáticos y el diseño simulado del circuito son adecuados.
