4.2.7.1 Conexión y desarrollo teórico tomando como referencia la fase a

Se muestra en el Circuito 4.2.7.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase a: medición ideal

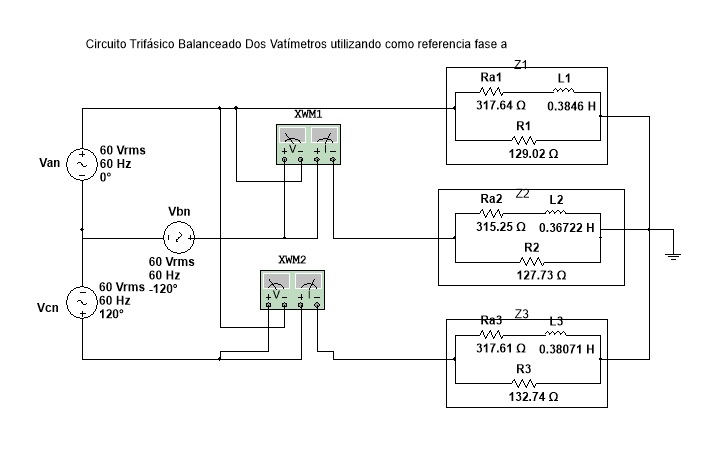

Circuito 4.2.7.2 Conexión de elementos de medición en circuito trifásico balanceado por el método de dos elementos utilizando como referencia fase a: medición ideal

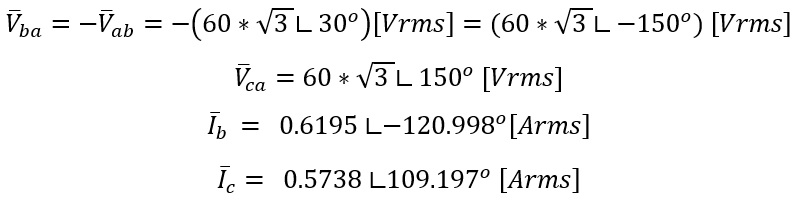

Resolviendo el cálculo de potencia aparente, activa y reactiva convencionalmente verdadera en el método de Aron tomando como referencia la fase a

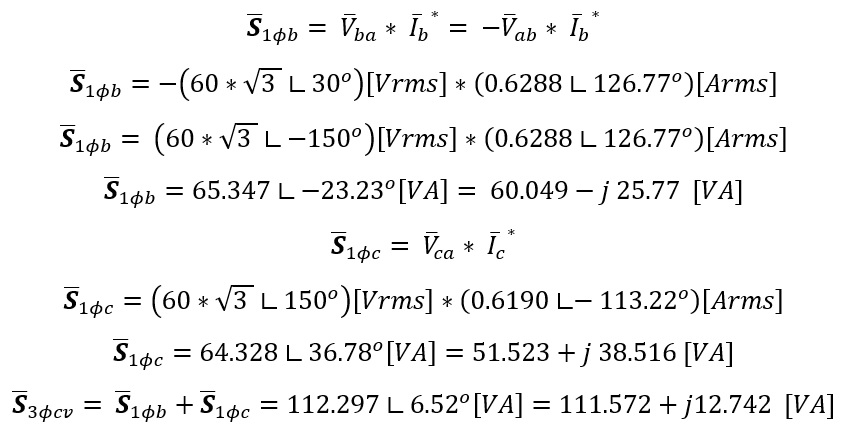

- Potencias complejas en el método de dos elementos utilizando como referencia fase a

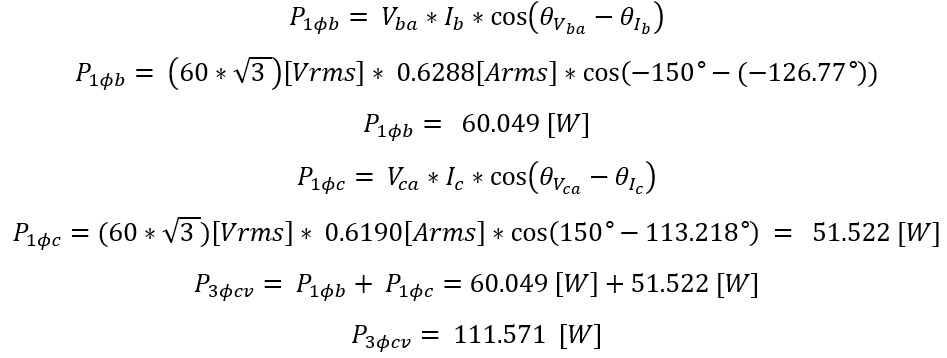

- Potencias activas en el método de dos elementos utilizando como referencia fase a

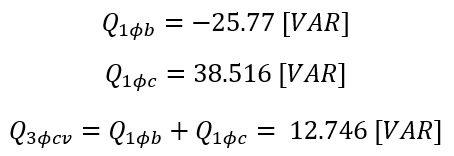

-Potencias reactivas en el método de dos elementos utilizando como referencia fase a

En la Tabla 4.2.7.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase a. Se comparan los valores teóricos y simulados para este caso:

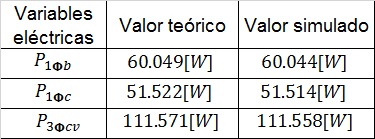

Tabla 4.2.7.2 Tabla de recopilación de valores convencionalmente verdaderos para la variable de potencia activa: valor teórico y valor simulado, por el método de dos elementos tomando como referencia fase a

Al comparar los valores se observa que su variación es ercana al 0.01% lo que muestra que se ha realizado bien el análisis matemático y la simulación.
