4.2.11.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida como referencia la fase b

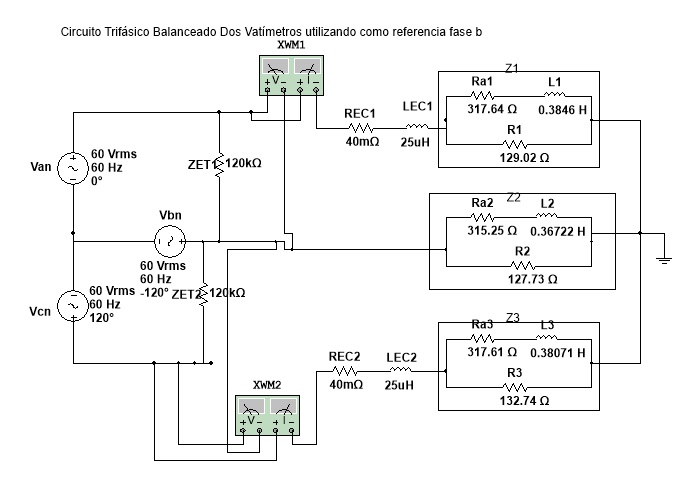

Se muestra en Circuito 4.2.11.2 Circuito propuesto de método de Aron fase b utilizando vatímetro Chauvin Arnoux CA 405

Circuito 4.2.11.2 Circuito propuesto de método de Aron fase b utilizando vatímetro Cauvin Arnoux CA 405

Utilizando un divisor de tensién para conseguir las corrientes de líneas

Resolviendo el cálculo de potencia medida, error absoluto, error relativo e incertidumbre en el método de Aron tomando como referencia fase b

Potencia medida activa en el método de dos elementos tomando como referencia fase b:

Error e incertidumbre

Error absoluto:

Error relativo:

Incertidumbre

Se vuelve a analizar y comparar la tabla de recopilación de variables de potencias activas entre valor teórico, simulado y medido calculado en la Tabla 4.2.11.3 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase b en Chauvin Arnoux C.A 405 :

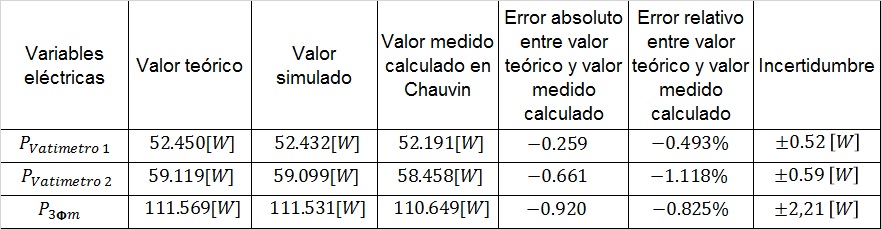

Tabla 4.2.11.3 Tabla de recopilación de variables de potencias activas entre el valor teórico, el valor simulado y el valor medido calculado en el método de dos elementos tomando como referencia fase b en Chauvin Arnoux C.A 405

Se concluye que el vatímetro CHAUVIN ARNOUX tiene un error relativo inferior al 0.1% aunque no se puede determinar el efecto que tiene en la medida la pinza amperimétrica por no encontrar un elemento pasivo equivalente en el cálculo matemático ni en la simulación.
