4.2.10.1.2 Simulación teniendo en cuenta equipo de medida, tomando como referencia la fase a

Se muestra en la Simulaci&0acute;n 4.2.10.1 Simulación de circuito balanceado con valores medidos utilizando vatímetro Chauvin Arnoux CA 405 para potencias en 2 elementos fase a

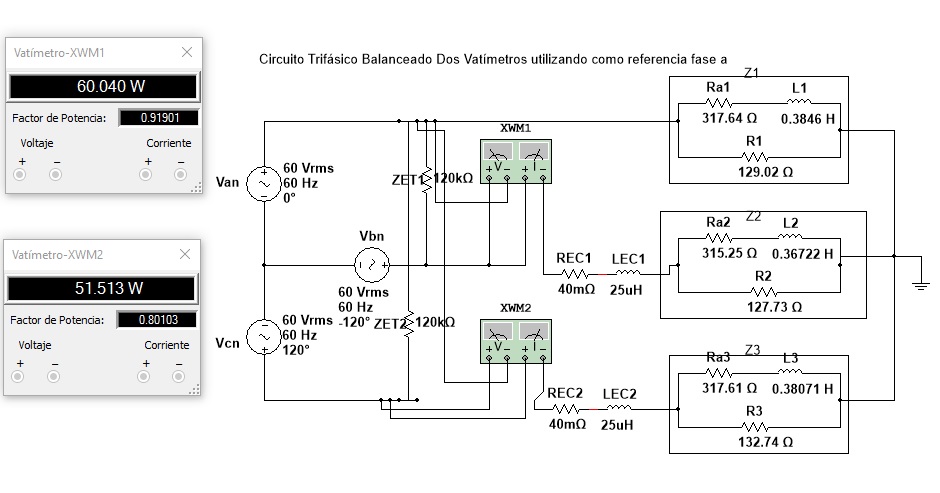

Simulación 4.2.10.1 Simulación de circuito balanceado con valores medidos utilizando vatímetro Chauvin Arnoux CA 405 para potencias en 2 elementos fase a

Al corroborar los resultados se concluye que el sistema de medición usando los vatímetros CHAUVIN ARNOUX es apropiado ya que es seguro para los equipos y presenta un error inferior al 1% por lo que puede ser energizado.

4.2.10.1.1 Conexión y desarrollo teórico teniendo en cuenta equipo de medida como referencia la fase a	4.2.11 Medición de la potencia activa consumida por la carga trifásica sin neutro por el método de los dos elementos tomando como referencia a la fase b
