Descripciones y especificaciones del equipo de medida
Se muestra en la Figura 4.2.2.4.1 El vatímetro Chauvin Arnoux C.A 405 que se usa para medir la potencia activa análoga (Chauvin Arnoux, 2000) , el catálogo se encuentra disponible en http://www.udistrital.edu.co:8080/c/document_library/get_file?uuid=af4d2b18-ee93-46c6-a4b4-3c69c5c38db9&groupId=42573, como se describe a continuación
Figura 4.2.2.4.1 El vatímetro Chauvin Arnoux C.A 405
Se pueden encontrar las diferentes funciones del vatímetro C.A 405:
- Vatímetro DC
- Vatímetro monofásico AC
- Vatímetro Trifásico AC (Chauvin Arnoux, 2000, pág. 1)
La especificación del vatímetro Chauvin Arnoux C.A 405
Clase de precisión (Chauvin Arnoux, 2000, pág. 2)
1% en la Medición Monofásica
2% en la Medición trifásica
Se muestra en la Tabla 4.2.2.4.1 Las especificaciones del vatímetro Chauvin Arnoux C.A 405

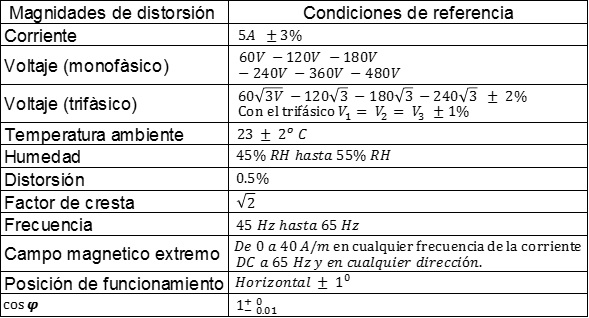

Tabla 4.2.2.4.1 Las especificaciones del vatímetro Chauvin Arnoux C.A 405 (Chauvin Arnoux, 2000, pág. 2)
Datos de resistencia e inductancia serie del circuito de medición de corriente del Vatímetro Chauvin Arnoux C.A. 405 (Chauvin Arnoux, 2000, pág. 2)
Se muestra en la Tabla 4.2.2.4.2 Las especificaciones del circuito de tensión monofásico del vatímetro Chauvin Arnoux 405 (Chauvin Arnoux, 2000, pág. 2)

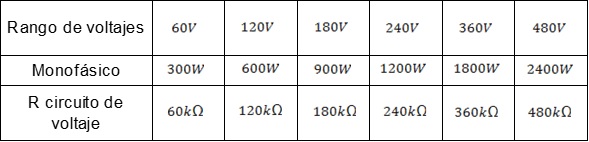

Tabla 4.2.2.4.2 Las especificaciones del circuito de tensión monofásico del vatímetro Chauvin Arnoux 405
Se muestra en la Tabla 4.2.2.4.3 Las especificaciones del circuito de voltaje trifásico del vatímetro Chauvin Arnoux 405 (Chauvin Arnoux, 2000, pág. 2)

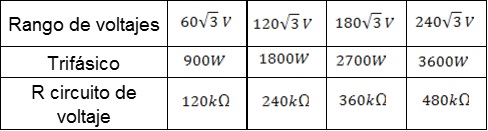

Tabla 4.2.2.4.3 Las especificaciones del circuito de voltaje trifásico del vatímetro Chauvin Arnoux 405
5 segundos aprox. (Chauvin Arnoux, 2000, pág. 2)
Los circuitos de corriente o de tensión pueden soportar sobrecargas permanentes del 25%. (Chauvin Arnoux, 2000, pág. 2)
Se muestran en la Tabla 4.2.2.4.4 Límites de valores máximos de sobrecargas admisibles de duración limitada en el sistema monofásico (Chauvin Arnoux, 2000, pág. 2) y la Tabla 4.2.2.4.5 Límites de valores máximos de sobrecargas admisibles de duración limitada en el sistema trifásico: (Chauvin Arnoux, 2000, pág. 2) los valores máximos de sobrecarga a los que se pueden someter las entradas de tensión y corriente del vatímetro Chauvin Arnoux C.A. 405 durante un breve periodo de 2 a 3 minutos. Por ejemplo, si selecciona el rango de 5 amperios, el equipo puede soportar hasta una entrada de corriente de 10 amperios si la medición se realiza en un lapso menor a 3 minutos.
Tabla 4.2.2.4.4 Límites de valores máximos de sobrecargas admisibles de duración limitada en el sistema monofásico
Tabla 4.2.2.4.5 Límites de valores máximos de sobrecargas admisibles de duración limitada en el sistema trifásico
Adicionalmente, el instrumento puede soportar sobrecargas accidentales durante tiempos muy cortos (5 Segundos) (Chauvin Arnoux, 2000, pág. 3) como se indica en la 4.2.2.4.6 Límites de valores máximos de sobrecargas admisibles de corta duración en el monofásico (Chauvin Arnoux, 2000, pág. 3) y la Tabla 4.2.2.4.7 Límites de valores máximos de sobrecargas admisibles de corta duración en el sistema trifásico: (Chauvin Arnoux, 2000, pág. 3)
Tabla 4.2.2.4.6 Límites de valores máximos de sobrecargas admisibles de corta duración en el sistema monofásico
Tabla 4.2.2.4.7 Límites de valores máximos de sobrecargas admisibles de corta duración en el sistema trifásico
