Se muestra en la Figura 4.2.2.4.3 La pinza amperimétrica MN53 200A. Se usa para medir digitalmente la corriente del circuito, pero no es posible obtener la impedancia de entrada del circuito de medición de corriente con los elementos disponibles en el laboratorio porque realiza la medición a través de un circuito magnético, no por adición de un elemento al circuito eléctrico.
Este catálogo de la pinza amperimétrica MN53 200A se puede descargar por http://www.udistrital.edu.co:8080/web/laboratorio-de-electricidad-facultad-tecnologica/elementos-de-medida. A continuación, se describe el componente:

Figura 4.2.2.4.3 La pinza amperimétrica MN53 200A
Características de los detectores de corriente pinza amperimétrica MN53 200A
Se muestra en la Tabla 4.2.2.4.15 Las especificaciones de detector de corrientes de pinza amperimétrica MN53 200A. El error de medición de corriente RMS y el error de fase corresponden a errores adicionales (por lo que hay que añadirlos a los del instrumento solo) dados como influencias en los cálculos realizados por el analizador (potencias, factores de potencia, factor de desplazamiento, etc.). (Chauvin Arnoux , 2008, pág. 23)

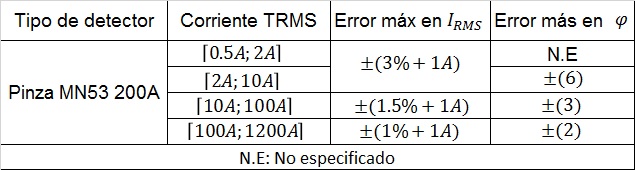

Tabla 4.2.2.4.15 Las especificaciones de detector de corrientes de pinza amperimétrica MN53 200A
Estas características se suministran tras la linealización. Los errores de los detectores son compensados por una corrección típica dentro del instrumento. Esta corrección típica se realiza en fase y en amplitud según el tipo de detector conectado (automáticamente detectado) y de la ganancia de la cadena de adquisición de corriente solicitada. (Chauvin Arnoux , 2008, pág. 24)
