Pinza amperimétrica EXTECH modelo 380942

Se muestra en la Figura 4.2.2.4.5 Pinza amperimétrica EXTECH modelo 380942 que se usa para medir corriente en lapráctica de laboratorio. Este catálogo de la pinza amperimétrica EXTECH modelo 380942 se puede descargar por http://gemini.udistrital.edu.co/comunidad/grupos/gispud/RAIZDC/Laboratorio/manuales.html. Se describen a continuaciónlas características de este elemento.

Figura 4.2.2.4.5 Pinza amperimétrica EXTECH modelo 380942

Medidas de corriente CA (RMS real) Pinza amperimétrica EXTECH modelo 380942

Advertencia: Para evitar choque eléctrico, desconecte los cables de prueba del medidor antes de tomar medidas de corriente.

• Fije el selector de función en la escala 400mA, 4000mA, o 30A CA.
• Presione el gatillo y coloque alrededor de un solo conductor. No deje espacio entre
• las dos mitades de la pinza.
• diagrama del manual para la manera correcta de encerrar un solo conductor.
• Lea el valor de AC [A] en la pantalla LCD.
• (EXTECH INSTRUMENTS a flir company, 2011, pág. 4)

Especificaciones de escala Pinza amperimétrica EXTECH modelo 380942

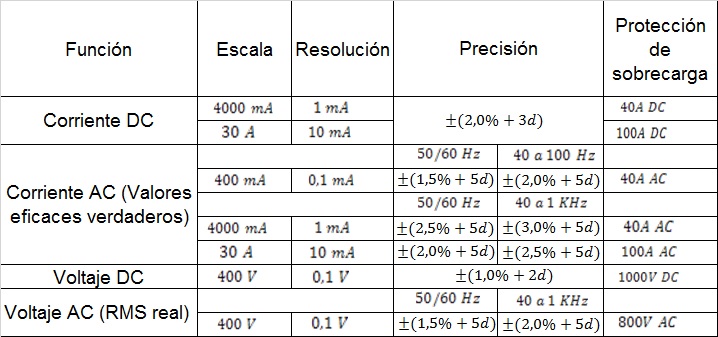

En la Tabla 4.2.2.4.18 Especificaciones de escala de pinza amperimétrica EXTECH modelo 380942. Se brinda información para el uso adecuado de las medidas obtenidas con este elemento: (EXTECH INSTRUMENTS a flir company, 2011, pág. 5)

Tabla 4.2.2.4.18 Especificaciones de escala de pinza amperimétrica EXTECH modelo 380942
