Se muestra en la Figura 4.2.2.4.2 El analizador de potencia AEMC 8220. Se usa para realizar mediciones digitales de la potencia activa, potencia reactiva, potencia aparente, las corrientes y los tensiones; las cuales de describen a continuación (Chauvin Arnoux , 2008), el catálogo del analizador de potencia AEMC 8220 se puede descargar por http://www.udistrital.edu.co:8080/web/laboratorio-de-electricidad-facultad-tecnologica/elementos-de-medida.
Figura 4.2.2.4.2 El analizador de potencia AEMC 8220.

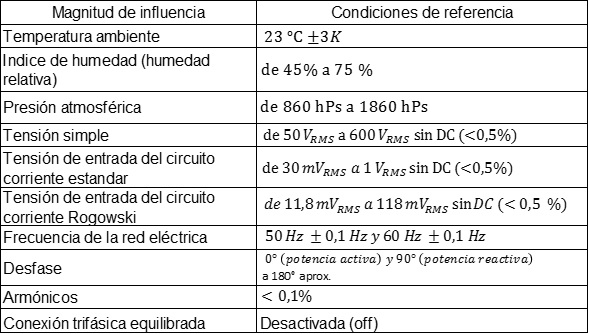

Se muestra en la Tabla 4.2.2.4.8 Las especificaciones de las condiciones generales del analizador de potencia AEMC 8220 (Chauvin Arnoux , 2008, pág. 18) las condiciones de referencia del analizador de potencia.
Tabla 4.2.2.4.8 Las especificaciones de las condiciones generales del analizador de potencia AEMC 8220

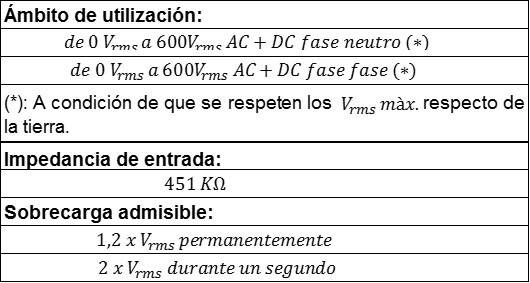

En la Tabla 4.2.2.4.9 Característica de la entrada de tensión AEMC 8220 para el sistema trifásico (Chauvin Arnoux , 2008, pág. 18), se dan indicaciones para utilizar la posición de interruptor del equipo en el sistema trifásico.
Tabla 4.2.2.4.9 Característica de la entrada de tensión AEMC 8220 para el sistema trifásico

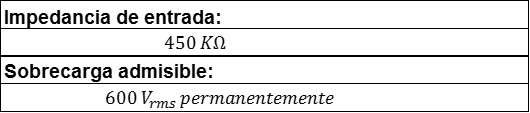

Para utilizar la posición de interruptor del RPM se debe prestar atención a los límites de operación que se muestran en la Tabla 4.2.2.4.10 Característica de la entrada de tensión AEMC 8220 para el RPM (Chauvin Arnoux , 2008, pág. 19)
Tabla 4.2.2.4.10 Característica de la entrada de tensión AEMC 8220 para el RPM

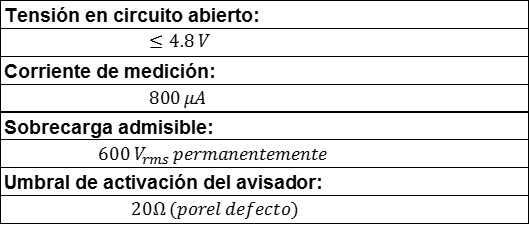

En la Tabla 4.2.2.4.11 Característica de la entrada de tensión AEMC 8220 para el sistema monofásico.
Se indica cómo utilizar la posición de interruptor del sistema monofásico (Chauvin Arnoux , 2008, pág. 19)
Tabla 4.2.2.4.11 Característica de la entrada de tensión AEMC 8220 para el sistema monofásico
Características de la entrada de corriente AEMC 8220
La Tabla 4.2.2.4.12 Características de la entrada de corriente AEMC 8220, indica cómo utilizar la entrada de corriente AEMC 8220 (Chauvin Arnoux , 2008, pág. 19)
Tabla 4.2.2.4.12 Características de la entrada de corriente AEMC 8220
La configuración AmpFLEX conmuta la entrada de corriente en un montaje integrador (cadena Rogowski) capaz de interpretar las señales enviadas por los detectores del mismo nombre. La impedancia de entrada se torna en este caso a. (Chauvin Arnoux , 2008, pág. 20)
Características del instrumento solo (sin el detector de corriente) AEMC 8220

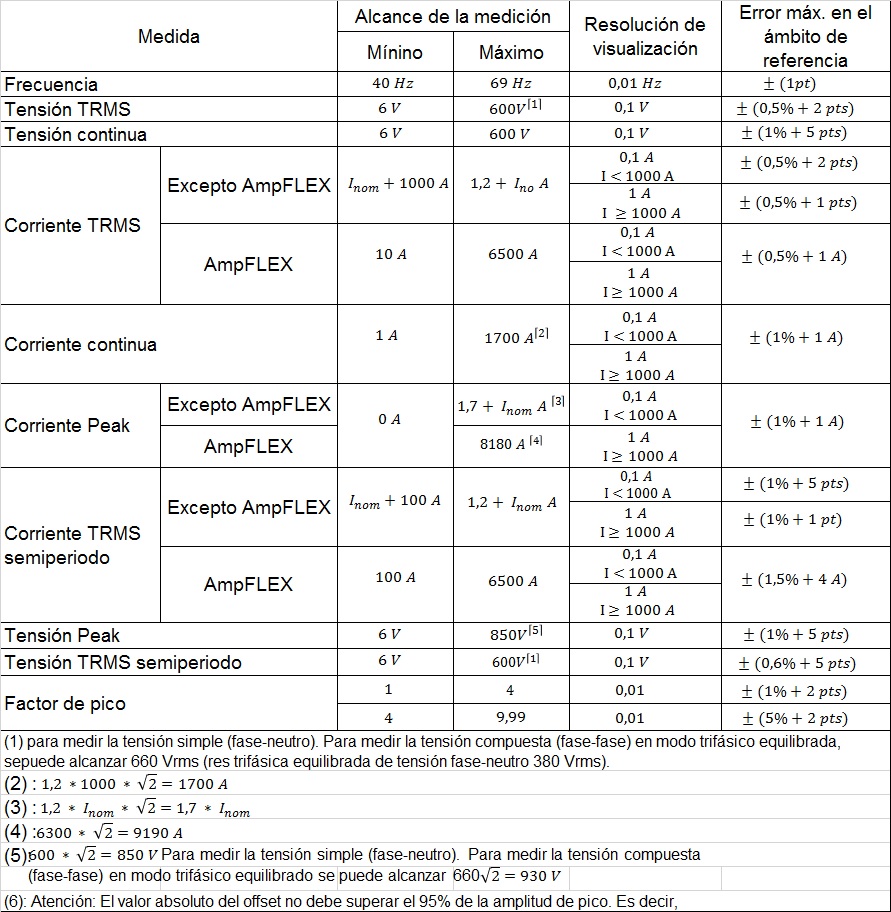

Se muestra en la Tabla 4.2.2.4.13 Las especificaciones del instrumento solo (sin detector de corrientes). Los siguientes datos corresponden al caso del ‘detector de corriente ideal’ (linealidad perfecta y ningún desfase).
Las características de corriente (y magnitudes derivadas) se especifican respectivamente para cada una de las dos configuraciones excepto al usar AmpFLEX (Chauvin Arnoux , 2008, págs. 21-22)
Tabla 4.2.2.4.13 Las especificaciones del instrumento solo (sin detector de corrientes)
De esta tabla la única pinza que está disponible en el laboratorio es la Pinza Amperimétrica MN53 200A.

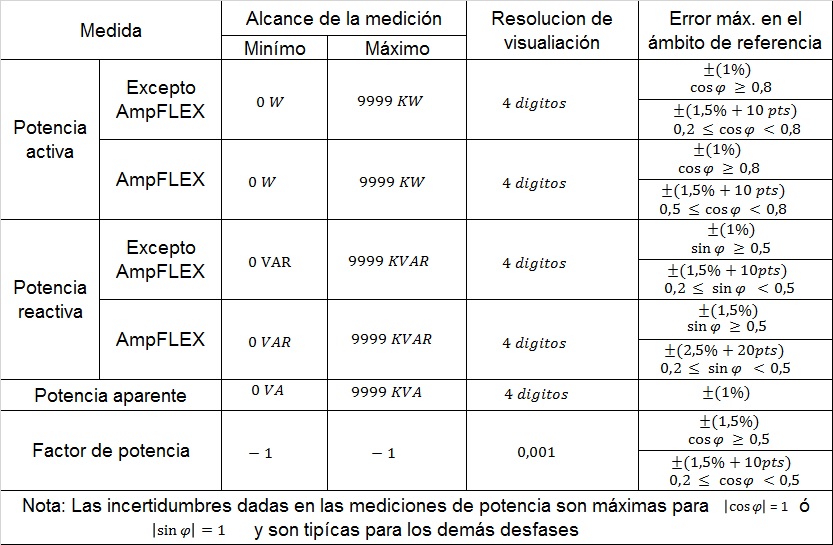

Se muestra en la Tabla 4.2.2.4.14 Las especificaciones de las potencias reactivas, reactivas y aparentes del analizador de potencia AEMC 8220. Los valores ‘semiperiodo’ son los valores míximos y mínimos de los modos V y A y los valores utilizados en el modo Inrush (Chauvin Arnoux , 2008, pág. 21)
Tabla 4.2.2.4.14 Las especificaciones de las potencias reactivas, reactivas y aparentes del analizador de potencia AEMC 8220
