1.1.5. Combinaciones con interruptores
Para efectos del análisis de circuitos en estado transitorio de cualquier orden, se observarán las condiciones iniciales y finales del mismo, dependiendo de las variaciones que alteren su funcionamiento en estado estable. Este tipo de cambios se hacen con un interruptor, que permitirá simular la respuesta de una o algunas variables eléctricas en el tiempo de un elemento o de un conjunto de ellos.
A continuación, se muestran algunos circuitos que se combinan con interruptores.

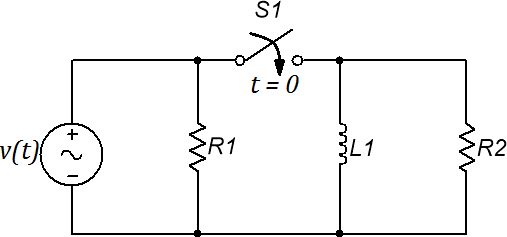

Figura 5.1.13 Circuito R-L con interruptor
Figura 5.1.14 Circuito R-C con interruptor

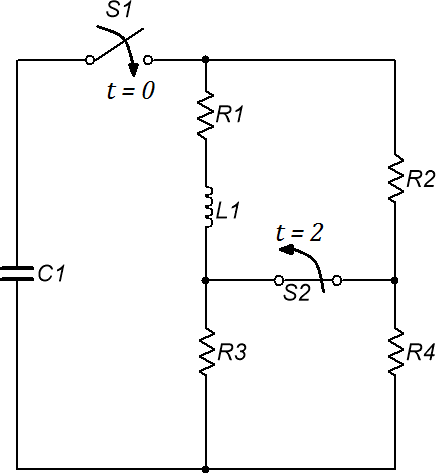

Figura 5.1.15 Circuito R-L-C con dos interruptores
|
|
