Práctica ejercicio 2.10 Valor Eficaz

Señales obtenidas del osciloscopio RIGOL DS1102E usando el generador de señales RIGOL DG2021A

• Señal triangular

Se obtuvo la siguiente señal triangular, ajustando la salida del generador de señales RIGOL DG2021A a 20Vpp, es decir 10Vp (Amplitud):

Figura 2.10.4 Señal triangular obtenida del osciloscopio RIGOL DS1102E.

Usando la ecuación 2.10.1 para hallar el valor eficaz de esta señal triangular y compararlo con el valor eficaz registrado de la Figura 2.10.5

Mientras que, el equipo de medida true RMS registró

Figura 2.10.5 Datos de señal triangular obtenidos del osciloscopio RIGOL DS1102E.

Si se desea conocer el error en la medición:

• Señal rectangular:

Se obtuvo la siguiente señal rectangular, ajustando la salida del generador de señales RIGOL DG2021A a 20Vpp, es decir 10Vp (Amplitud):

Figura 2.10.6 Señal rectangular obtenida del osciloscopio RIGOL DS1102E.



Usando la ecuación 2.10.2 para hallar el valor eficaz de esta señal rectangular y compararlo con el valor eficaz registrado en la Figura 2.10.7.

Mientras que, el equipo de medida true RMS registró .

Figura 2.10.7 Datos de señal rectangular obtenidos del osciloscopio RIGOL DS1102E.

Si se desea conocer el error en la medición:

• Señal diente de sierra

Se obtuvo la siguiente señal diente de sierra, ajustando la salida del generador de señales RIGOL DG2021A a 20Vpp, es decir 10Vp (Amplitud):

Figura 2.10.8 Señal diente de sierra obtenida del osciloscopio RIGOL DS1102E.

Usando la ecuación 2.10.3 para hallar el valor eficaz de esta señal diente de sierra y comprarlo con el valor eficaz registrado en la Figura 2.10.9.

Mientras que, el equipo de medida true RMS registró .

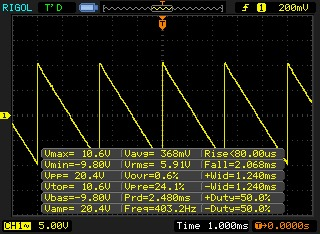

Figura 2.10.9 Datos de señal diente de sierra obtenidos del osciloscopio RIGOL DS1102E.

Si se desea conocer el error en la medición:



Cabe resaltar que, como se evidenció, el valor eficaz para señales periódicas no depende de su periodo ni su frecuencia, solo de su amplitud.
