Apantallamiento
El apantallamiento de las redes
de distribución de energía eléctrica, consiste
en la protección natural o con cable de guarda de las líneas
contra descargas atmosféricas.
Apantallamiento natural:
En el apantallamiento natural se
emplean edificaciones o árboles cercanos para reducir el
número de descargas directas a la línea, en la siguiente
gráfica se presenta el número de descargas atmosféricas,
según la altura del apoyo.
N =
Número de descargas en líneas de distribución* |
|
* Criterios para normas de diseño
de sistemas de distribución de energía (Codensa
S.A. ESP) |
|

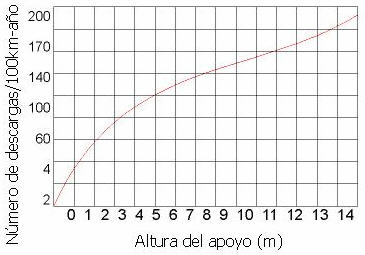

Figura
5.4.1. número de descargas atmosféricas, según
la altura del apoyo |
|
Sf
= Factor de apantallamiento natural |
|
|
|
x = Distancia desde la fase central hasta el
objeto más cercano
H = Altura de la fase más elevada
h = Altura del objeto más cercano a la fase central
|
Figura
5.4.2. Apantallamiento Natural |
|
El efecto del apantallamiento natural
en una línea de distribución puede ser calculado con
la ayuda de las graficas anteriores y la siguiente ecuación:
Ns = N (1 – Sf)
Donde:
Ns = Número de descargas a la línea, con apantallamiento
natural
N = Número de descargas en líneas de distribución
Sf = Factor de apantallamiento natural
Apantallamiento con cable de guarda:
El apantallamiento con cable de
guarda es utilizado en redes con tensiones superiores a 57,5kV y
se encuentra conectado a tierra; este cable puede ser de cobre recocido,
cobre duro, aluminio duro y acero presentando las siguientes características:
|
Tabla 5.4.1. Características
para Cable de Guarda |
Para la protección
de las líneas contra descargas atmosféricas, no existe
una diferencia importante, si es realizada por uno o dos cables
de guarda o si se encuentran simétricos o asimétricos
de la línea, en la siguiente grafica se muestra el comportamiento
para una descarga de 1kA.
DISPOSICIÓN DEL CABLE DE
GUARDA* |
|
* Criterios para normas de diseño
de sistemas de distribución de energía (Codensa
S.A. ESP) |
Figura
5.4.3. Disposición del cable de guarda |
|
