2.1.3 Elementos puramente capacitivos

Analicemos la forma que adquiere la ecuación 2.1.4 cuando se trata de la potencia instantánea para elementos puramente capacitivos:

En un elemento puramente capacitivo, la tensión en sus terminales y la corriente que fluye a través de él están desfasadas 90°, y además la corriente está en adelanto con respecto a la tensión, es decir θv = θi + 90°, entonces la ecuación 2.1.4 se convierte en:

Se utiliza la siguiente identidad trigonométrica con el fin de eliminar el desfase constante de 90° dentro de la función coseno:

Simplificando:

En la potencia instantánea para elementos capacitivos puros, al igual que para elementos inductivos puros, su componente constante es cero, por lo que solo tiene componente cosenoidal, lo que produce que la mitad de sus valores sean positivos, comportándose como elemento pasivo, y la mitad de sus valores negativos, comportándose como elemento activo, como se muestra en la Figura 2.1.6 Se realiza un estudio más profundo para este tipo de cargas en el Ejercicio Situado 3: Potencia instantánea para los diferentes tipos de cargas eléctricas.

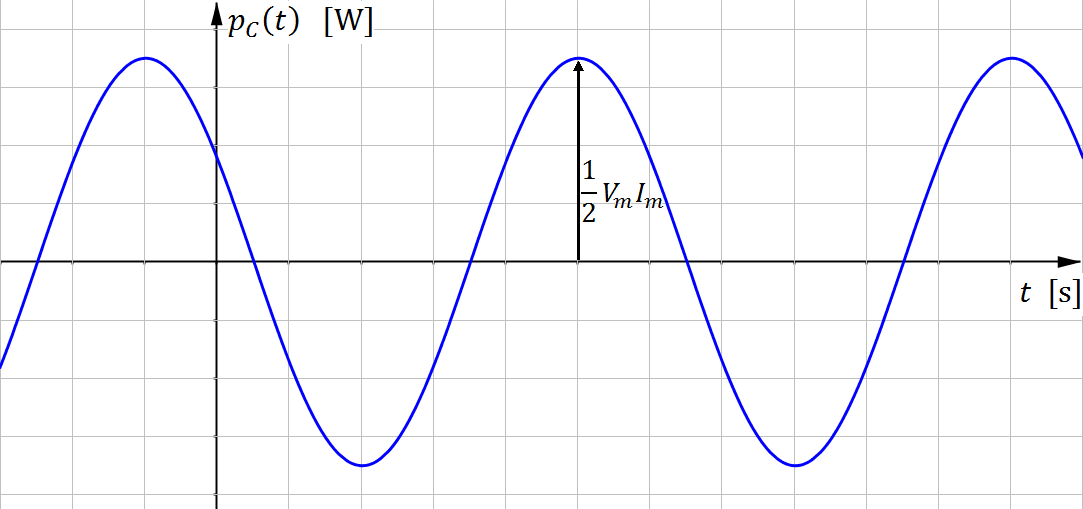

Figura 2.1.6 Potencia instantánea para elementos puramente capacitivos.
